Descrição do produto:

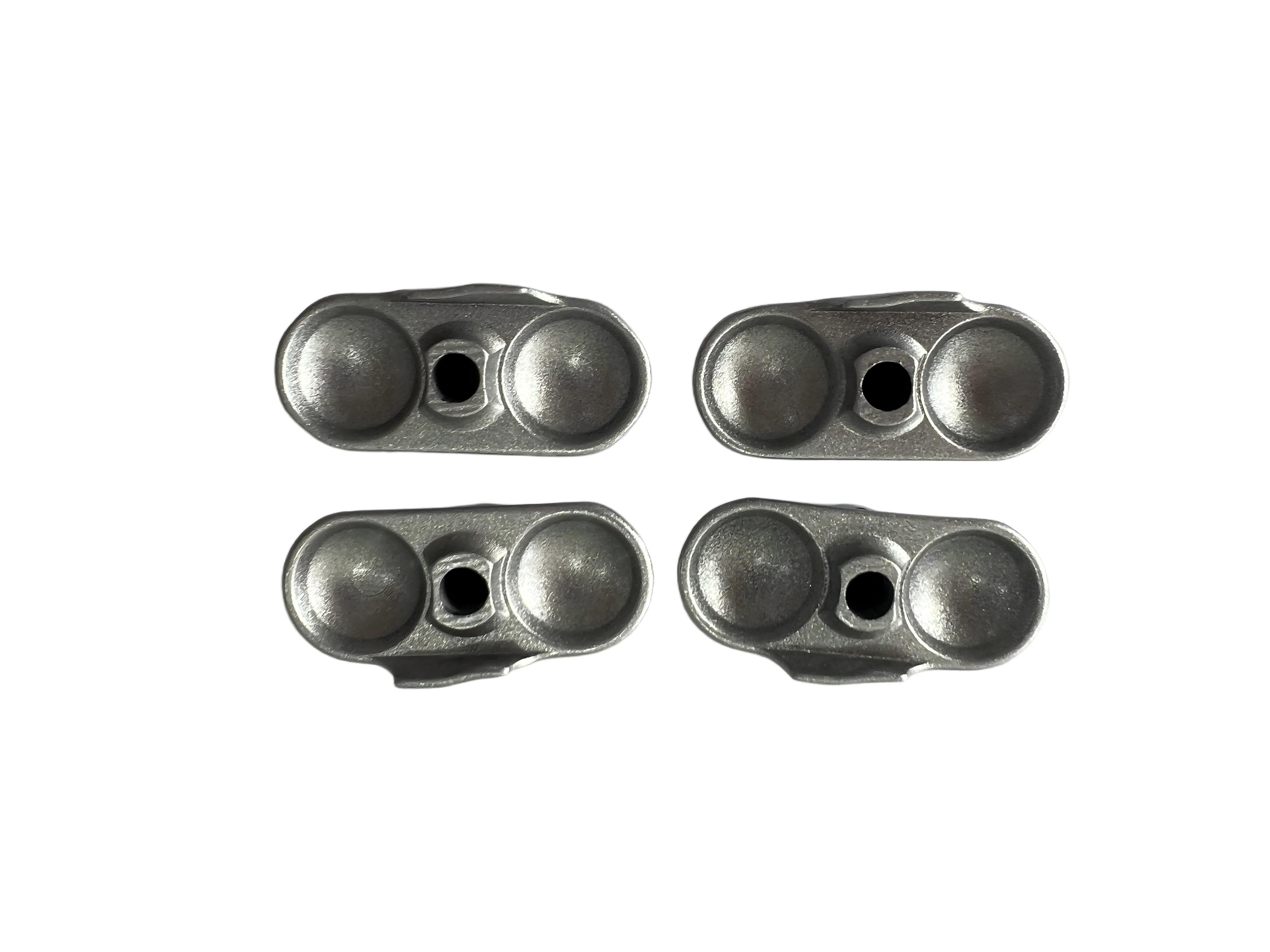

1. Base de braçadeira de soquete esférico de cavidade dupla ADC12

Este componente apresenta um design de ranhura hemisférica dupla, projetado para encapsular e proteger com precisão juntas cilíndricas ou esféricas. Um furo roscado de travamento lateral permite a instalação de parafusos ou pernos; a pressão lateral trava com segurança a peça correspondente dentro do encaixe esférico, evitando o afrouxamento ou desengate. A base inclui uma superfície de montagem plana com furos pré-perfurados, facilitando a fixação em painéis de equipamentos, bases ou braços robóticos. Fabricado com tolerâncias de alta precisão para garantir a simetria do soquete e o nivelamento da base, garantindo um desempenho de fixação estável.

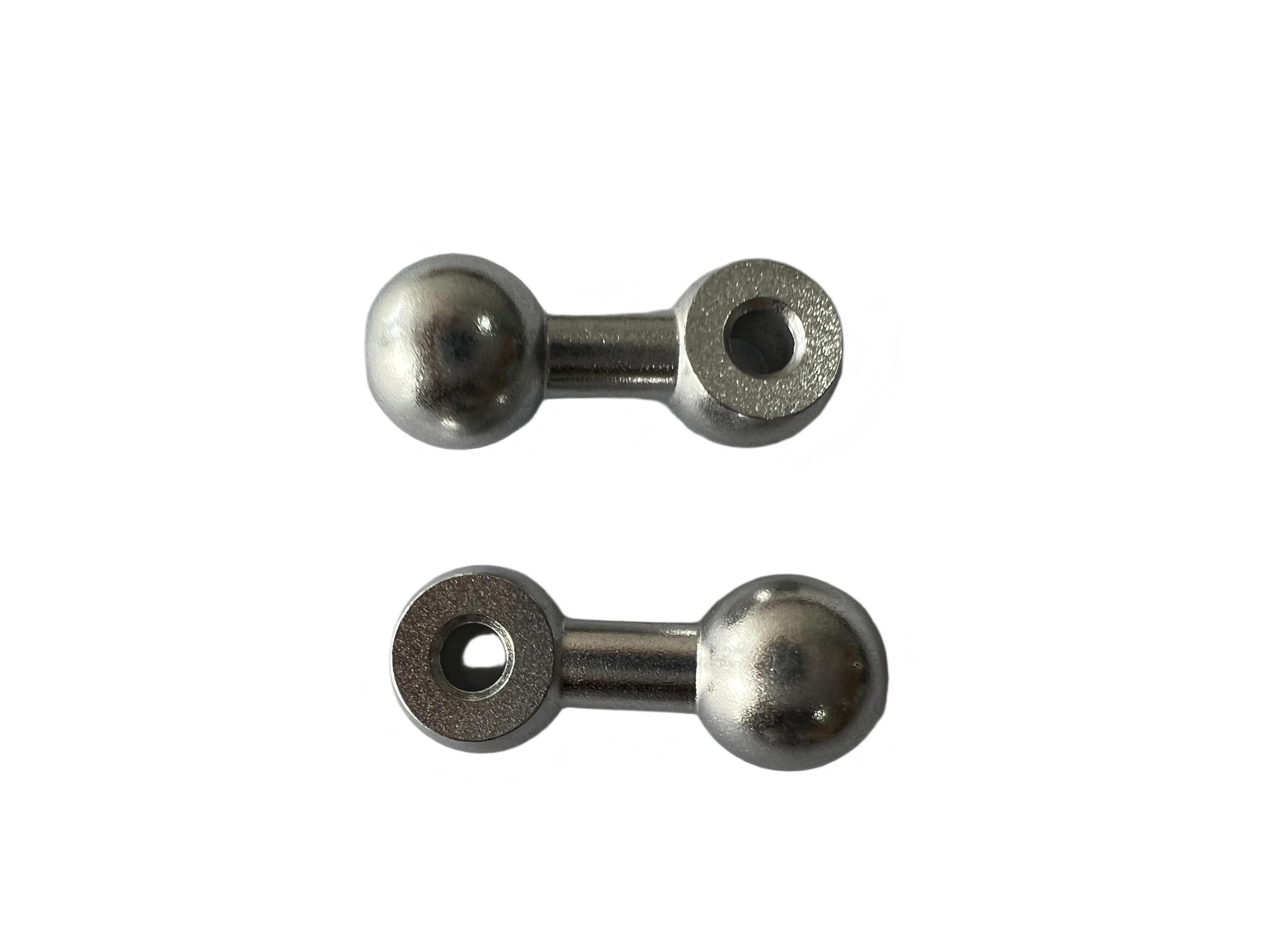

2. Haste de ligação da junta esférica de precisão 6061-T6

Projetado especificamente para combinar com a base de fixação de soquete esférico de cavidade dupla ADC12. Uma extremidade possui uma cabeça esférica de precisão que se insere no soquete, proporcionando liberdade de articulação multidirecional. A extremidade oposta termina em uma cabeça cilíndrica com rosca interna ou furo passante, permitindo conexão rígida a parafusos, hastes ou componentes de eixo. Servindo como um elo crítico em sistemas de conexão e articulação de precisão, as estruturas esféricas em ambas as extremidades alcançam um acoplamento esférico de alta precisão com os soquetes ADC12, enquanto a haste central fornece suporte estrutural rígido.

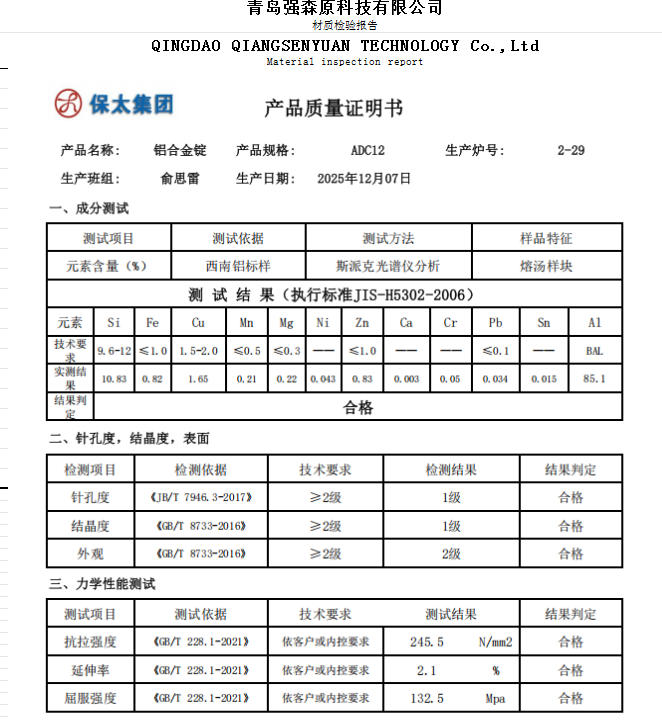

Parâmetros de composição do material e propriedades mecânicas ADC12:

Propriedades Mecânicas:

Resistência à tração (TS): 228 - 310 MPa

Resistência ao escoamento (YS): 130 - 170 MPa

Alongamento (EL): ≥1,0 ​​- 3,0%

Dureza Brinell (HB): 74 - 95 HB

Parâmetros de composição do material e propriedades mecânicas 6061-T6:

Propriedades Mecânicas:

Resistência à tração (TS): 290 - 310 MPa

Resistência ao escoamento (YS): 240 - 276 MPa

Alongamento (EL):8% - 12%

Dureza Brinell (HB): 90 - 95 HB

Processo de Produção

1. Base de braçadeira de soquete esférico de cavidade dupla ADC12

Para esta base de fixação com soquetes esféricos duplos (ranhuras hemisféricas), furos rosqueados laterais e um plano de montagem inferior, a fabricação é executada por meio de alta pressão fundição injectada (HPDC) usando liga ADC12. Superfícies de contato críticas passam por usinagem CNC para garantir dimensões de furo de alta precisão e precisão posicional. O acabamento final é obtido através de revestimento UV para maior proteção e estética da superfície.

2. Haste de ligação da junta esférica de precisão 6061-T6

Este é um componente usinado CNC de alta precisão. A peça é usinada em um único setup para garantir a precisão geométrica (concentricidade e perpendicularidade) entre a cabeça esférica e o furo central. Posteriormente, é tratado termicamente até a têmpera T6 para obter resistência mecânica ideal, seguido de anodização transparente para resistência à corrosão.

Esta montagem representa uma interface clássica 'Peça Móvel Usinada + Carcaça Fixa Fundida', equilibrando flexibilidade dinâmica com rigidez estrutural.

Inspeção de Qualidade

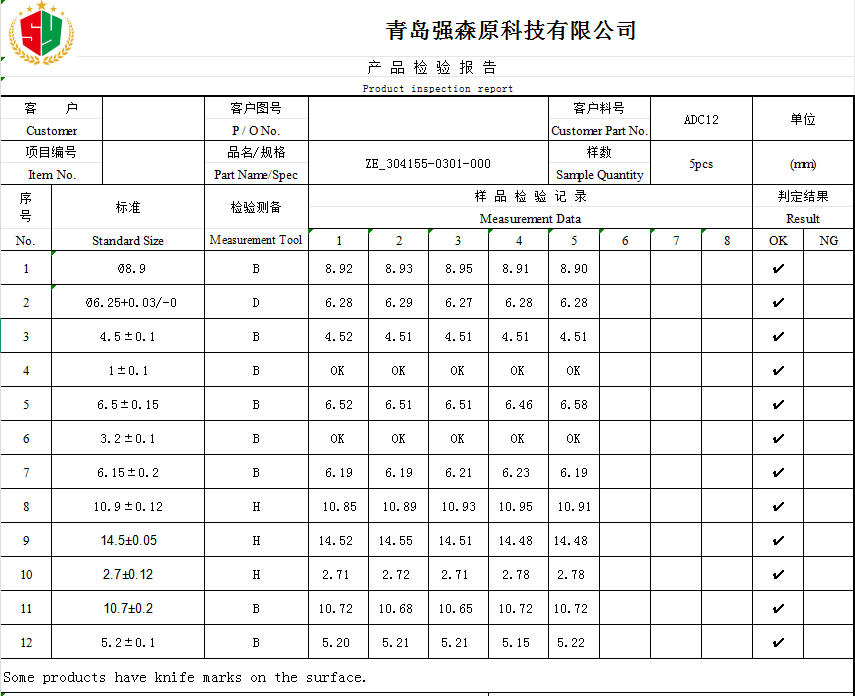

As principais dimensões são verificadas em relação aos desenhos de engenharia usando calibradores, medidores de altura e máquinas de medição por coordenadas (CMM) para garantir total conformidade com as especificações.

Embalagem e serviço

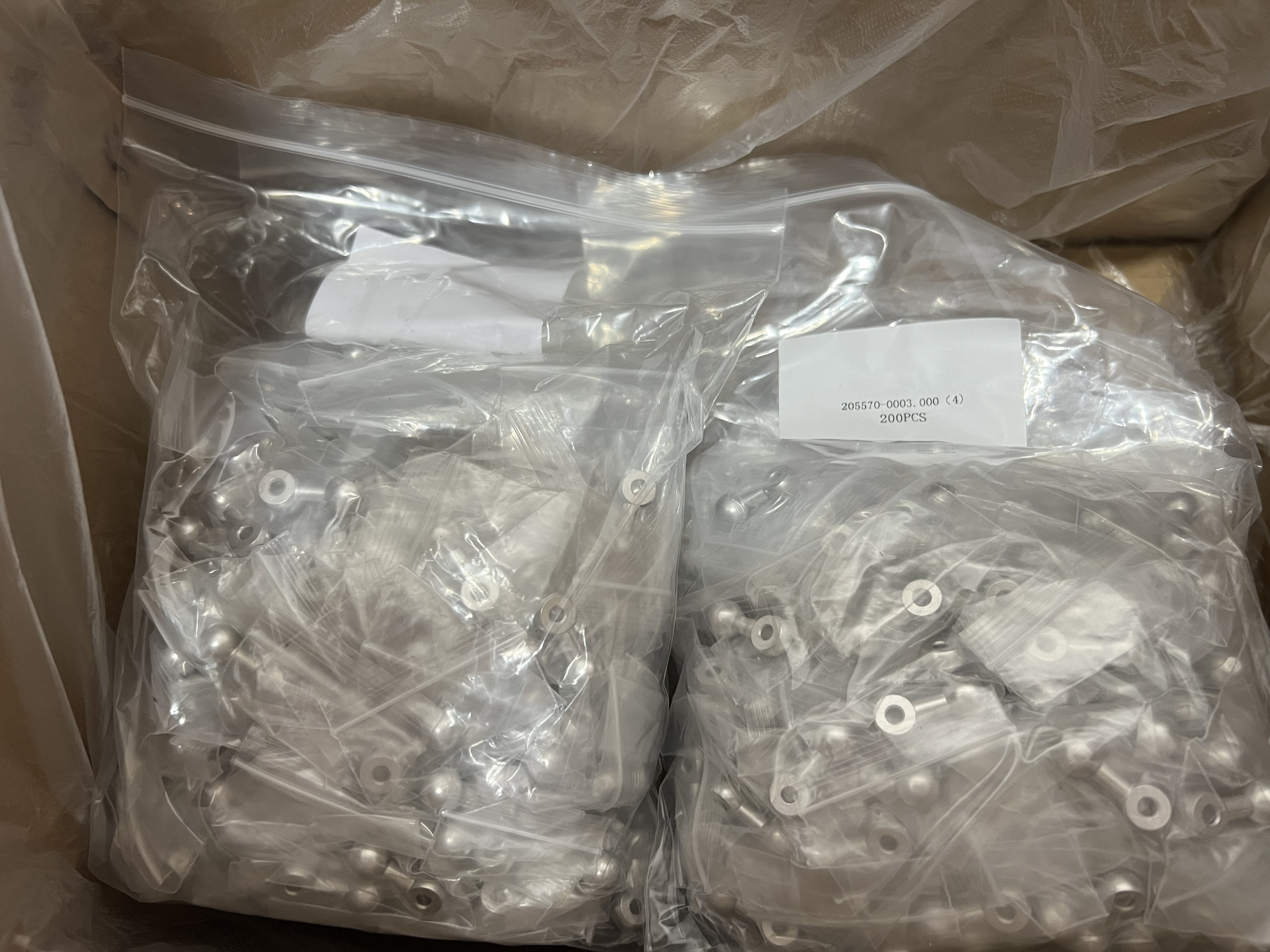

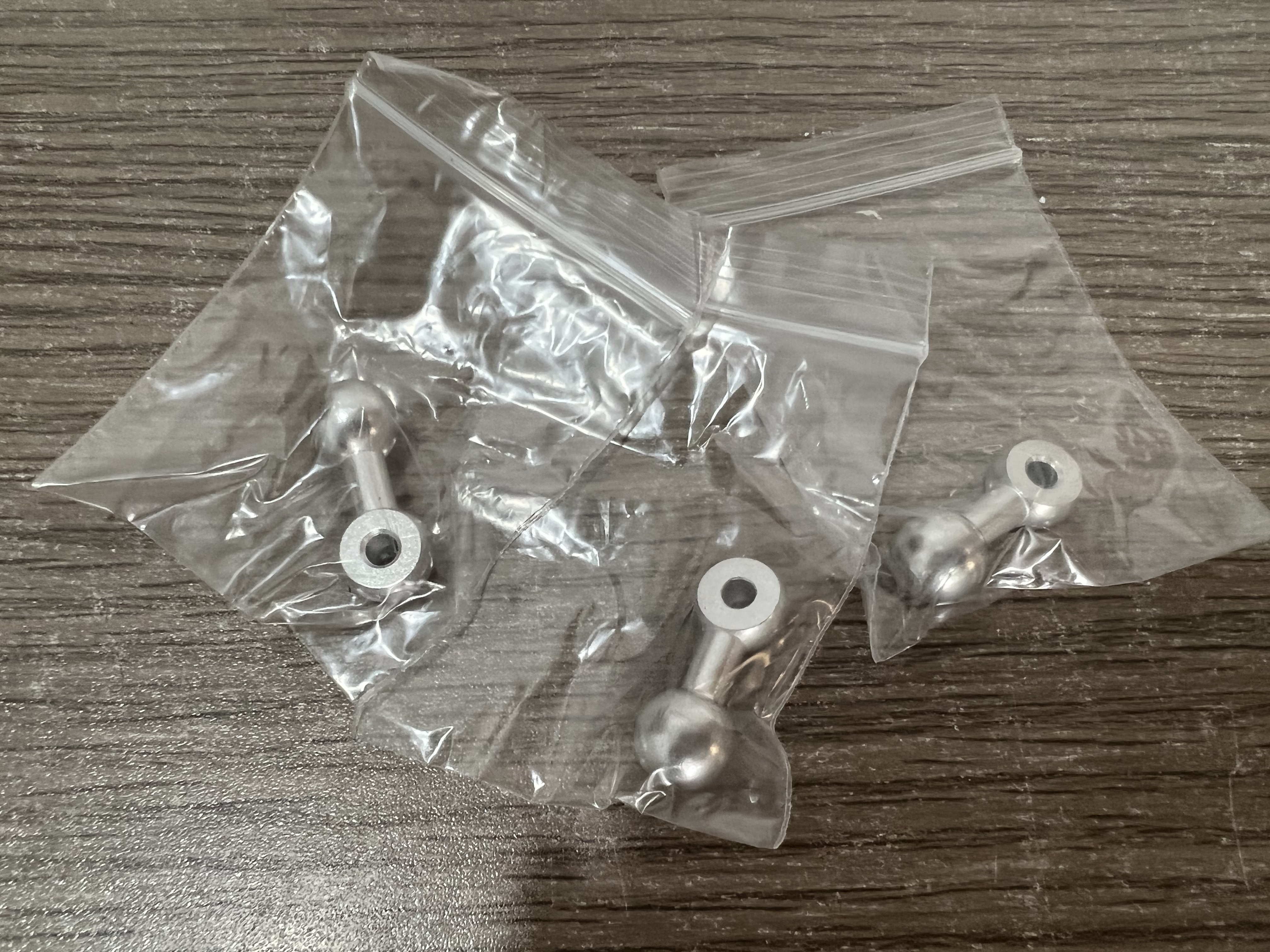

Embalagem protetora: Os dispositivos médicos de alta precisão são embalados individualmente usando materiais de proteção personalizados para evitar danos por colisão durante o transporte.

Compromisso com o cliente: Mantemos um rastreamento rigoroso dos pedidos e um acompanhamento proativo do cliente. Nosso compromisso se estende a fornecer serviço pós-venda especializado, ao mesmo tempo em que monitoramos continuamente o feedback do cliente e os requisitos emergentes para garantir a satisfação total.
