 |
| Quantidade: | |
|---|---|
Nome do produto:
Placa de vedação de alumínio forjado
Descrição do produto:
Este produto é fabricado em liga de alumínio de alto desempenho 7075-T6 de classe aeroespacial usando um processo de forjamento de precisão. Projetado como um componente estrutural resistente e de alta rigidez, oferece excelente resistência à fadiga e estabilidade dimensional superior.
A superfície passa por um jato de areia fino, resultando em um acabamento metálico fosco uniforme. Isto não só melhora a qualidade estética, mas também melhora o desgaste superficial e a resistência à corrosão. É ideal para sistemas de transmissão industriais, aplicações aeroespaciais e equipamentos mecânicos de ponta, onde extrema resistência e confiabilidade são fundamentais.
Parâmetros de composição do material e propriedades mecânicas:
Composição Química | |||||||||
Elementos | Zn | mg | Cu | Cr | Si | Fé | Mn | Ti | Al |
Percentagem(%) | 5.1-6.1 | 2.1-2.9 | 1,2-2,0 | 0,18-0,28 | ≤0,40 | ≤0,50 | ≤0,30 | ≤0,20 | Bal. |
Propriedades Mecânicas (T6):
Resistência à tração (TS): 560~572 MPa
Resistência ao rendimento (YS): 490~503 MPa
Alongamento (50mm): 7%~11%
Dureza Brinell (HB): 150~160
Resistência à fadiga (10⁷ciclos): ≈ 158~160 MPa
Rota do Processo:

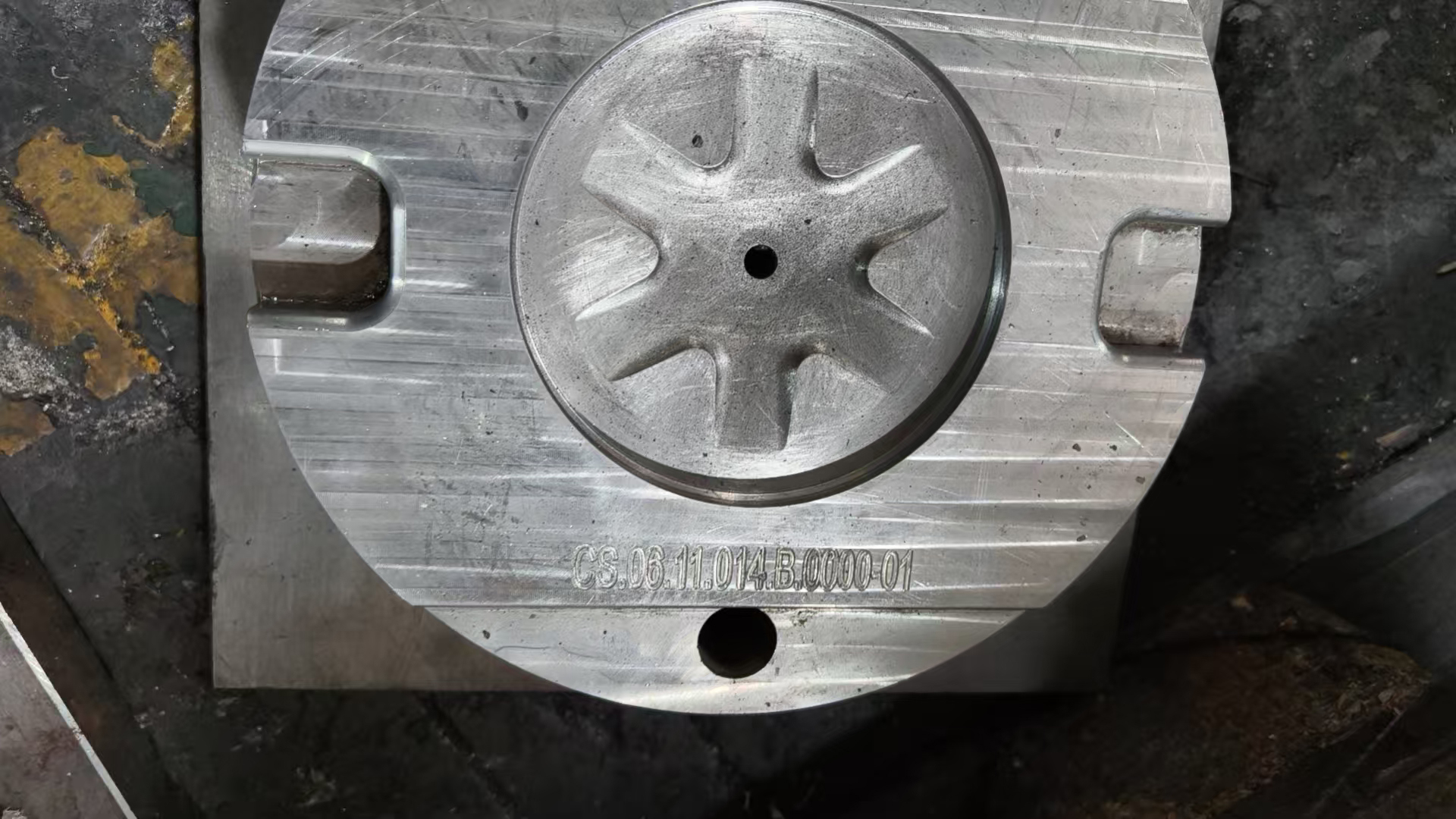

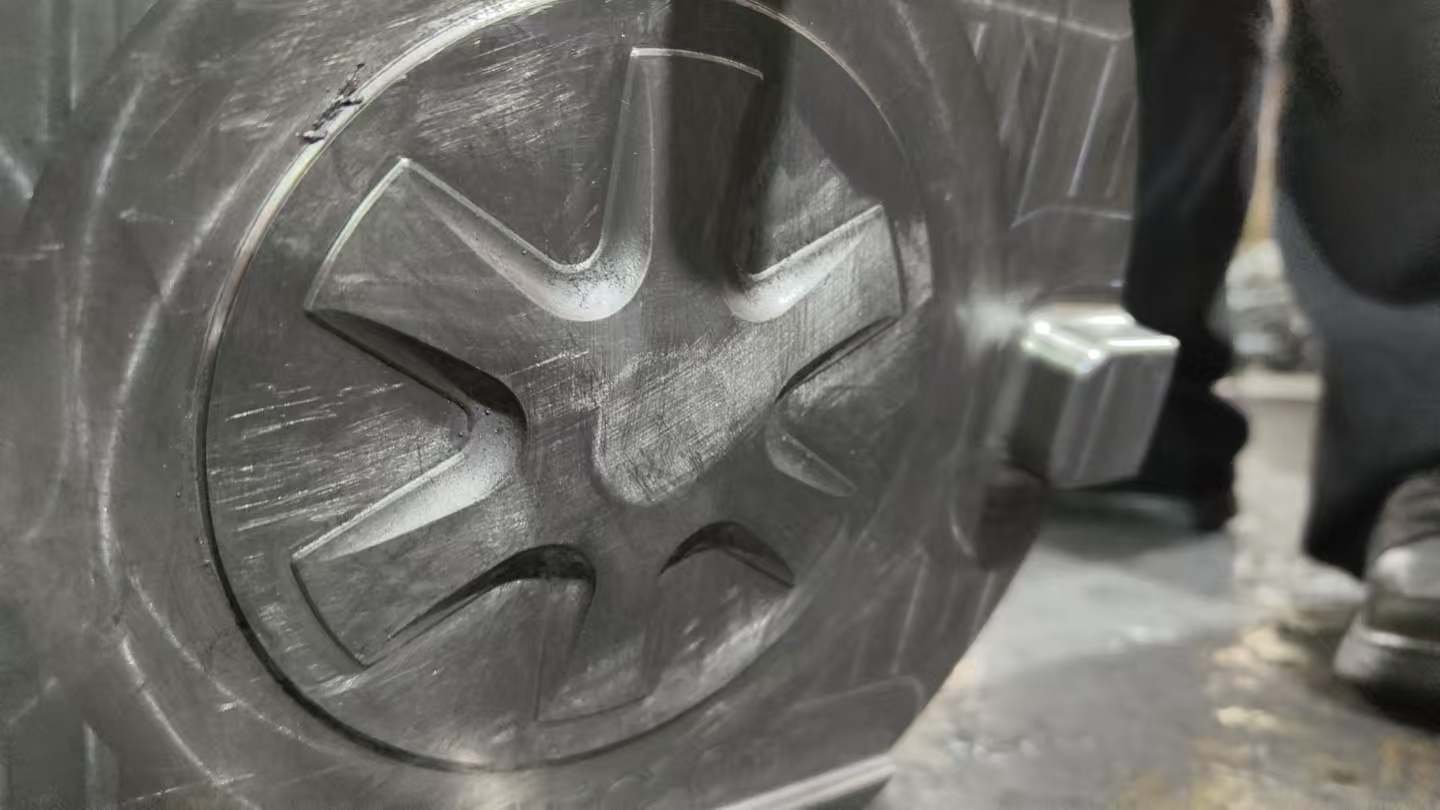

Corte de matéria-prima → Aquecimento → Forjamento em matriz a quente (Forjamento em matriz fechada) → Corte → Tratamento térmico T6 (solução + envelhecimento) → Alívio de tensão → Usinagem CNC de precisão (torneamento/fresamento/perfuração) → Inspeção final → Embalagem e envio
Principais dificuldades do processo e medidas de controle
Dificuldade | Descrição | Medidas de Controle |
Preenchimento/dobramento incompleto | A borda do flange da placa de vedação é fina e a transição para a alma é íngreme, o que pode facilmente causar dobras ou dobras. | Otimizar a localização da linha de partição; controlar rigorosamente a velocidade do aríete e a margem de enchimento insuficiente. |
Distorção de tratamento térmico | O 7075 é altamente sensível ao resfriamento por têmpera, fazendo com que grandes superfícies planas se deformem facilmente. | Adote têmpera vertical com acessórios de endireitamento dedicados; execute o recozimento subsequente para alívio de tensão. |
Usinagem de marcas de vibração | O temperamento T6 possui alta dureza, tornando-o propenso a endurecimento e trepidação durante o corte. | Use ferramentas afiadas de metal duro com refrigeração suficiente; aplique fresamento de alta velocidade com baixas taxas de avanço. |
Controle de tamanho de grão | A temperatura excessiva de forjamento leva a grãos grossos, reduzindo a tenacidade. | Controle rigorosamente as temperaturas inicial e final de forjamento; evite superaquecimento (temperatura > 500°C). |
Após a conclusão, realizaremos uma inspeção de digitalização em grande escala para garantir que todas as dimensões e qualidades sejam qualificadas e forneceremos materiais relacionados ao PPAP de acordo com os requisitos do cliente.

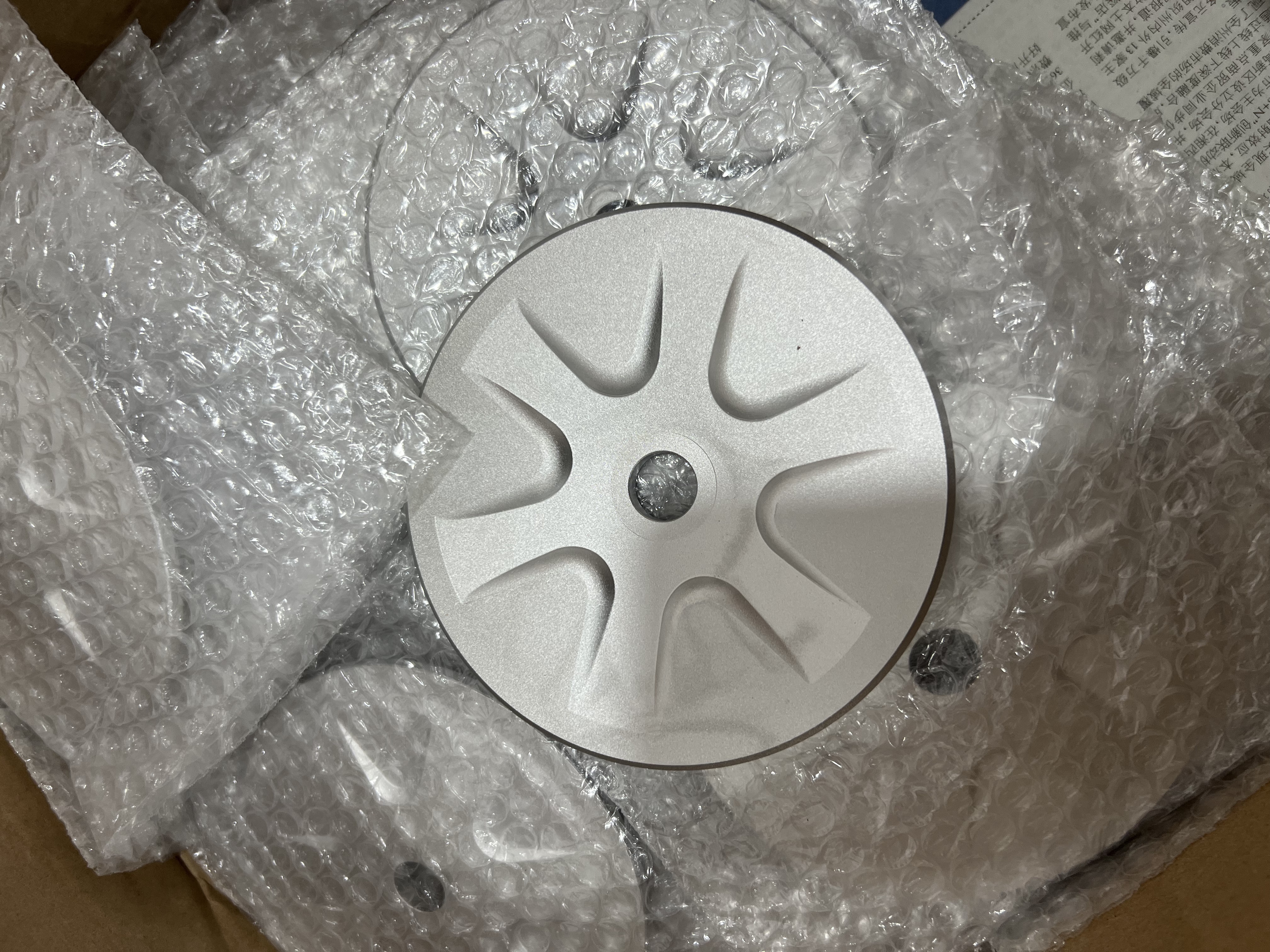

Embalagem
Depois que todos os testes forem qualificados, iremos embalá-los e enviá-los uniformemente. Continuaremos acompanhando os pedidos e visitando os clientes, prestando o serviço pós-venda mais profissional e sempre atentos às sugestões dos clientes e às novas demandas.
