Detector de vazamento de hélio para inspeção de peças fundidas

Um detector de vazamento de hélio (comumente chamado de detector de vazamento por espectrometria de massa de hélio) é um instrumento de precisão que usa hélio como gás traçador para detectar se há pequenos pontos de vazamento dentro das peças fundidas e suas taxas de vazamento. Ao detectar quantidades extremamente vestigiais de hélio, ele pode identificar pequenos defeitos que os métodos tradicionais de inspeção de água e queda de pressão não conseguem detectar, tornando-o o 'padrão ouro' para garantir a estanqueidade das peças fundidas sob pressão.

I. Por que os Fundição injectadas exigem testes de vazamento de alta precisão?

Defeitos que ocorrem durante o processo de fabricação de fundição podem causar vazamentos:

• Porosidade/Cavidades de Contração: Pequenos vazios formados no interior da peça fundida devido à alimentação insuficiente durante a solidificação e resfriamento.

• Cold Flaps: Costuras formadas quando dois fluxos de metal se encontram, mas não conseguem se fundir completamente.

• Bolhas: Bolhas formadas dentro da peça fundida causadas pelo ar aprisionado no molde ou gases liberados dos revestimentos.

• Microfissuras:Pequenas fissuras difíceis de detectar a olho nu, causadas por ejeção ou tensão.

Em indústrias como a automotiva (por exemplo, blocos de motores, carcaças de transmissão), aeroespacial, refrigeração (por exemplo, carcaças de compressores) e telecomunicações (por exemplo, dissipadores de calor de estações base), esses defeitos podem levar a vazamentos de fluidos ou gases, impactando gravemente o desempenho, a segurança e a vida útil do produto.

II. Princípio de funcionamento do detector de vazamento do espectrômetro de massa de hélio

1. Gás traçador: O hélio é usado porque:

• O pequeno peso molecular (4 g/mol) e a baixa viscosidade permitem que ele passe rapidamente através de pequenos vazamentos.

• Quimicamente inerte, tornando-o seguro, não inflamável e não tóxico.

• Concentração muito baixa no ar (cerca de 5 ppm), resultando em baixo sinal de fundo e sensibilidade de detecção extremamente alta.

• Baixa adsorção, evitando a contaminação do sistema de detecção e da peça.

2. Análise de espectrometria de massa: O componente central do instrumento, o “tubo do espectrômetro de massa”, ioniza moléculas de gás inalado em íons. Esses íons são então separados em um campo magnético com base na sua relação massa-carga. O instrumento é ajustado especificamente para detectar apenas íons de hélio (número de massa 4). A intensidade do sinal é proporcional à concentração de hélio, permitindo o cálculo preciso da taxa de vazamento.

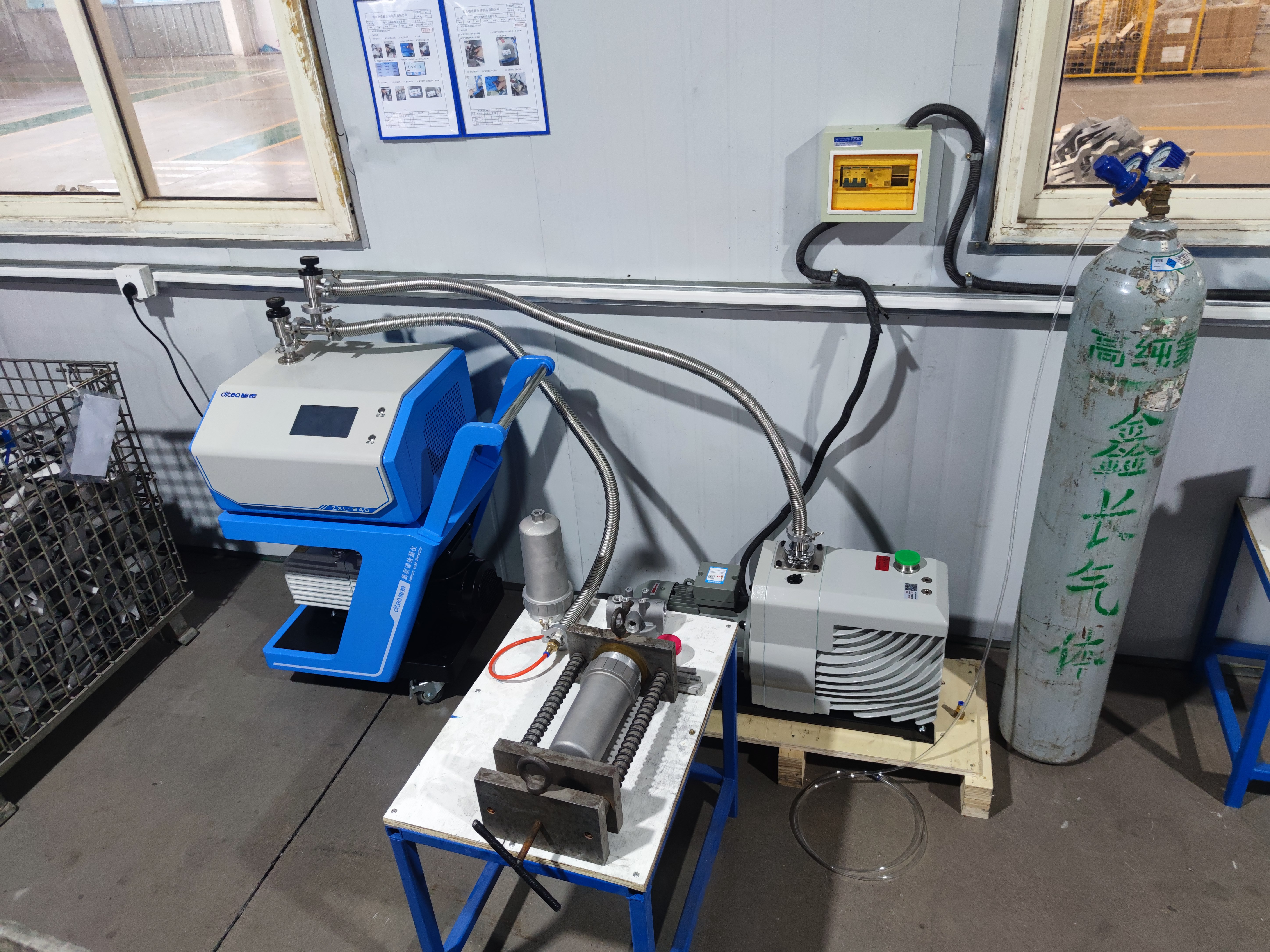

III. Método QSY para inspeção de vazamento de hélio em peças fundidas sob pressão

Modo de sonda farejador

Este é o método mais comumente usado e flexível em linhas de produção.

• Processo:

1. O interior do fundição injectada é preenchido com hélio (ou uma mistura de hélio-nitrogênio) a uma certa pressão.

2. A peça de trabalho é deixada em repouso por um período (tempo de pressurização) para permitir que o hélio tenha tempo suficiente para vazar de qualquer vazamento.

3. Um operador usa uma sonda portátil 'farejadora', movendo-a lentamente sobre a superfície externa da peça de trabalho (1-3 mm da superfície).

4. Se existir um ponto de vazamento, o hélio que escapa é aspirado para dentro da sonda e enviado ao detector, que emite um alarme e localiza o vazamento.

• Vantagens:

1. Nenhuma câmara de vácuo é necessária, tornando-a adequada para peças grandes e complexas.

2. Permite localização direta e rápida de pontos de vazamento, facilitando retrabalhos.

3. Facilmente integrado em linhas de produção automatizadas.

• Desvantagens:

1. Menor sensibilidade em comparação ao modo de vácuo; suscetível à interferência de correntes de ar e níveis ambientais de fundo.

2. Maior consumo de hélio.

4. Principais considerações para a implementação de testes de vazamento de hélio

1. Limpeza e secura dos componentes: Manchas de óleo, umidade ou pó na superfície do fundição injectada podem bloquear pequenos caminhos de vazamento, levando a resultados falsos. É essencial garantir que a peça de trabalho esteja completamente limpa e seca antes do teste.

2. Ferramentas e acessórios: São necessários acessórios de vedação personalizados para a peça de trabalho. Estes devem garantir que durante a pressurização ou evacuação, a própria peça de trabalho seja a única fonte potencial de vazamento e as interfaces do acessório devem ser absolutamente estanques.

3. Hélio Histórico: A presença de hélio no ambiente (por exemplo, proveniente de vazamentos de balões) pode interferir nos resultados dos testes. Os testes devem ser realizados em um ambiente relativamente limpo.

4. Tempo e custo do ciclo: É necessário encontrar um equilíbrio entre a sensibilidade da detecção, o tempo do ciclo de produção, o consumo de hélio e o investimento em equipamentos. A integração automatizada é fundamental para melhorar a eficiência e a consistência.

5. Definição de padrões: Critérios científicos e racionais de aprovação/reprovação para taxas de vazamento devem ser estabelecidos com base nos requisitos de uso final do produto.

V. Resumo

O detector de vazamento de hélio (detector de vazamento de espectrômetro de massa de hélio) é a ferramenta definitiva para garantir a estanqueidade de fundição injectadas de alta qualidade. Através de seus recursos de detecção altamente sensíveis e quantitativos, ele pode identificar defeitos de fundição potenciais e minúsculos, eliminando assim problemas de qualidade relacionados a vazamentos na fonte. Embora o investimento inicial seja alto, é uma tecnologia de controle de qualidade indispensável e crítica para indústrias com extremos requisitos de confiabilidade e segurança, como automotiva, aeroespacial e refrigeração de alta qualidade.
