Vantagens e desvantagens da fundição por compressão

Squeeze Casting é um processo avançado no qual o metal fundido é injetado em um molde e imediatamente submetido a alta pressão contínua para solidificar e tomar forma. Combina as vantagens da fundição (capaz de formar formas complexas) e do forjamento (estrutura densa). A seguir está uma análise detalhada de suas vantagens e desvantagens:

As principais vantagens do Squeeze Casting:

A essência da fundição por compressão é: uma certa quantidade de alumínio fundido é injetada na cavidade do molde e, em seguida, uma enorme pressão é aplicada diretamente ao metal líquido ou semissólido, fazendo com que ele esfrie e solidifique sob alta pressão para tomar forma. Suas vantagens refletem-se principalmente no aspecto “qualidade”:

1. Propriedades mecânicas incomparáveis ​​- vantagem central

Esta é a vantagem mais importante do squeeze casting. Como os metais solidificam sob pressões extremamente elevadas (normalmente 50-100 mpa, ou até mais), a sua estrutura interna sofre alterações fundamentais:

• Eliminação de defeitos: A alimentação forçada de alta pressão eliminou completamente os defeitos de fundição tradicionais, como cavidades de contração e porosidade.

• Refinamento de grãos: Solidificados sob alta pressão, os grãos são significativamente refinados e a estrutura é extremamente densa.

• Excelente desempenho: A resistência à tração, o limite de escoamento, o alongamento (tenacidade) e a resistência à fadiga de seus produtos são todos muito altos, aproximando-se ou mesmo atingindo o nível das mesmas peças forjadas de liga de alumínio, muito superiores às fundições tradicionais e às fundições por gravidade.

2. Pode ser reforçado por tratamento térmico e também soldado

Devido à presença de um grande número de bolhas de alta pressão dentro das tradicionais peças fundidas de alumínio, a expansão térmica durante o tratamento térmico pode causar bolhas e deformação na superfície. Portanto, o tratamento térmico em solução (tratamento T6) geralmente não é adequado para eles.

As peças fundidas por compressão têm uma estrutura densa e sem poros internos, portanto podem passar por tratamentos térmicos completos, como tratamento de solução (T4) e tratamento de envelhecimento (T5/T6), como peças forjadas, para melhorar ainda mais seu desempenho. Eles também têm boa soldabilidade. De modo a maximizar o potencial do material e aumentar ainda mais a sua resistência e dureza.

3. Possui alto acabamento superficial e boa precisão dimensional

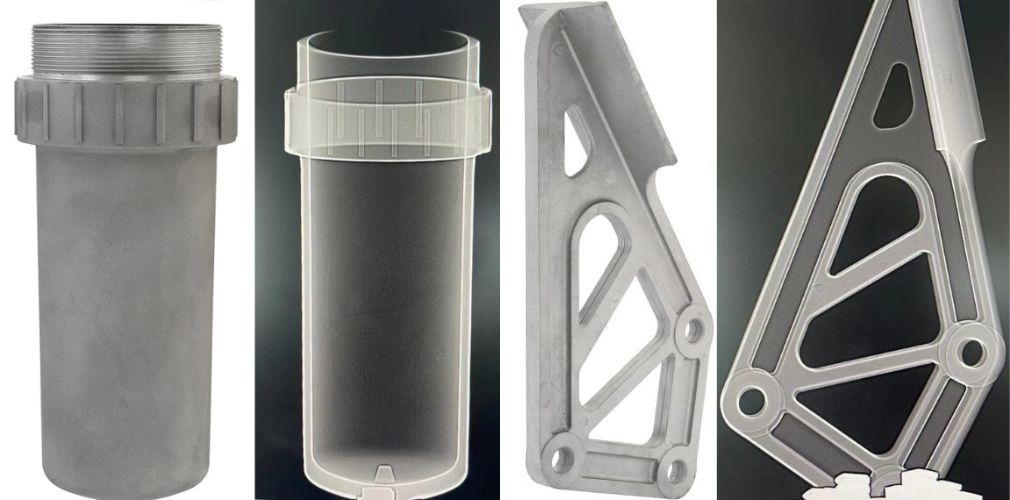

A alta pressão faz com que o alumínio fundido adira perfeitamente à superfície da cavidade do molde, resultando em uma superfície lisa do produto com contornos claros e texto e padrões nítidos. Solidificado sob alta pressão, apresenta retração pequena e estável, alta precisão dimensional e boa consistência do produto.

4. Alta taxa de utilização de material e formação quase líquida

Em comparação com o forjamento tradicional (que requer tarugos grandes e grandes tolerâncias de usinagem), a fundição por compressão pode formar peças de formato complexo de uma só vez, reduzir o volume de processamento subsequente, ter uma alta taxa de utilização de material e economizar custos.

5. Ampla gama de aplicações

Não é apenas aplicável a ligas de alumínio comuns, mas também altamente adequado para a produção de ligas de alumínio de alta resistência, compósitos com matriz de alumínio e outros materiais difíceis de usinar, que podem aproveitar totalmente o potencial de alto desempenho desses materiais.

As principais desvantagens do Squeeze C asting:

Assim como as suas vantagens são muito proeminentes, as suas desvantagens são igualmente óbvias e, em grande medida, estas desvantagens limitam os seus campos de aplicação.

1. Altos custos de equipamentos e moldes (a principal limitação)

• Enorme investimento em equipamentos:

A máquina de fundição por compressão não requer apenas uma enorme força de fixação para evitar que o molde se expanda, mas também precisa de um sistema adicional de compressão de alta pressão (cilindro principal) para aplicar pressão extremamente alta. Isso torna a estrutura do equipamento complexa, difícil de fabricar e extremamente cara, excedendo em muito a das máquinas tradicionais de fundição sob pressão e das máquinas de fundição por gravidade.

• Alto custo do molde e projeto e fabricação complexos:

(1) Requisitos de resistência extremamente altos: Os moldes (especialmente núcleos e controles deslizantes) precisam suportar alta pressão contínua de até 100 mpa ou mais, bem como ciclos térmicos intensos. Portanto, deve-se usar aço para matrizes de trabalho a quente de alta qualidade, o que é caro.

(2) Projeto complexo: O molde precisa integrar o punção , um sistema de resfriamento complexo e um sistema de exaustão, o que torna o projeto difícil e o ciclo de desenvolvimento longo.

(3) Desafio de vida útil: Sob o impacto repetido de alumínio fundido de pressão extremamente alta e alta temperatura, o molde está sujeito à fadiga térmica (resultando em rachaduras), desgaste e deformação do punção, e os custos de manutenção e substituição do molde são muito altos.

2. A eficiência da produção é relativamente baixa

O tempo de ciclo é relativamente longo: ao contrário do enchimento de alta velocidade de 'segundo punção' da alta pressão tradicional fundição injectada, o processo principal da fundição por compressão é 'derramamento lento e retenção de pressão de longo prazo sob alta pressão'. Para garantir que a peça possa solidificar sob pressão em toda a secção transversal, é necessário um tempo de retenção relativamente longo. Isto faz com que o ciclo de produção das suas peças individuais seja muito mais longo do que o da fundição sob pressão tradicional e a eficiência da produção seja relativamente baixa.

3. Os requisitos de controle para parâmetros de processo são extremamente rigorosos

Alta sensibilidade aos parâmetros: Parâmetros como a temperatura de vazamento do alumínio fundido, a temperatura do molde, o momento de início da aplicação de pressão, a magnitude da pressão e o tempo de retenção precisam ser combinados com precisão. Mesmo o menor desvio de qualquer parâmetro pode levar ao desmantelamento do produto.

Por exemplo, se a pressão for aplicada muito cedo, o alumínio fundido poderá espirrar. Se a pressurização for muito tardia, o alumínio fundido formará uma casca dura e perderá o efeito de pressurização. Isto exige que as empresas possuam profundo conhecimento e experiência tecnológica, bem como um controle automatizado preciso do processo de produção.

4. A complexidade do formato da peça é limitada

É difícil produzir peças extremamente complexas: embora possa formar formas mais complexas do que o forjamento, em comparação com o fundição injectada tradicional, é muito difícil produzir peças com cavidades profundas, posições ósseas pequenas, paredes finas complexas ou que exijam extração múltipla de núcleos.

A pressão extremamente alta representa um teste severo à resistência do núcleo do molde e do mecanismo de extração do núcleo. Núcleos finos são propensos a quebrar sob alta pressão. Enquanto isso, embora o metal fundido tenha boa fluidez sob alta pressão, estruturas excessivamente complexas de paredes finas podem não ser totalmente preenchidas devido à rápida solidificação.

5. O risco inicial do investimento é elevado e o campo de aplicação é especializado

Devido ao seu alto custo e ritmo lento, o processo de fundição por compressão não é adequado para peças comuns de casca com grandes volumes de produção, mas com baixos requisitos de propriedades mecânicas (como carcaças de eletrodomésticos, brinquedos, etc.).

Especificidade da aplicação: É usado principalmente em componentes estruturais importantes com requisitos extremos de desempenho, como peças de segurança automotiva (braços de controle, juntas de direção), componentes aeroespaciais, etc. Antes de investir nesta tecnologia, as empresas precisam de pedidos claros e estáveis ​​de produtos de alta qualidade; caso contrário, o risco de investimento é muito elevado.

A maior vantagem da fundição por compressão é que “ela pode produzir peças de alumínio com propriedades forjadas em um método de conformação próximo ao da fundição”. Ela sacrificou parte da eficiência da produção e aumentou o custo inicial, mas trouxe um salto qualitativo na resistência, tenacidade e confiabilidade do produto. É uma escolha de processo ideal para a fabricação de componentes estruturais de alumínio de alta qualidade e alto desempenho.
