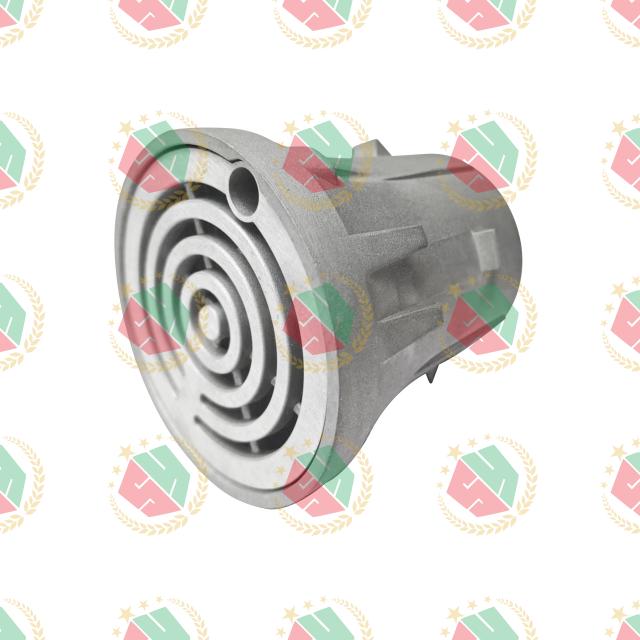

Processo de fundição de alumínio explicado passo a passo

A transição de um componente do protótipo para a produção em alto volume requer adesão estrita aos princípios metalúrgicos e de fabricação para evitar falhas catastróficas de ferramentas e custos excessivos. Selecionar o método de fundição incorreto, negligenciar o Design for Manufacturability (DFM) ou compreender mal as realidades metalúrgicas do alumínio leva a altas taxas de refugo, porosidade, instabilidade dimensional e atraso no tempo de lançamento no mercado. A usinagem de geometrias complexas a partir de tarugos sólidos desperdiça material e consome horas de máquina excessivas. O alumínio e suas ligas possuem um ponto de fusão relativamente baixo e uma fluidez excepcionalmente alta. Isso torna o processo de fundição de alumínio ideal para obter peças complexas em formato líquido que seriam impossíveis de usinar com eficiência. Uma análise sistemática desse fluxo de trabalho liderada pela engenharia equipa as equipes de compras e engenharia com a estrutura necessária para avaliar as capacidades da fundição. Você deve alinhar os métodos de fabricação com as restrições do projeto para garantir a viabilidade do componente.

• O DFM dita a economia: Até 80% da integridade estrutural e do custo unitário final de um componente são bloqueados durante as fases iniciais de projeto de ferramentas, criação de padrões e simulação de fluxo de molde.

• O controle do processo é fundamental: é necessária uma regulamentação rigorosa das temperaturas de fusão, desgaseificação e velocidade de vazamento para mitigar riscos inerentes, como porosidade do gás hidrogênio e defeitos de contração.

• O método deve corresponder ao volume: A escolha entre matriz, molde permanente e fundição em areia deve ser orientada por uma avaliação rígida do capital inicial de ferramentas versus a economia de produção por peça.

• Requisitos pós-fundição: As peças fundidas brutas raramente atendem aos requisitos de tolerância final; operações secundárias como usinagem CNC e tratamento térmico T6 são obrigatórias para aplicações de alto desempenho.

Enquadrando o problema de fabricação: critérios de sucesso para fundição de alumínio

Definição de Requisitos Mecânicos e Ambientais

Estabeleça critérios básicos de sucesso com base nos requisitos de suporte de carga, resistência à tração, condutividade térmica e exposição ambiental. Componentes que operam em ambientes marítimos ou industriais agressivos enfrentam graves riscos de corrosão galvânica. Esses ambientes exigem ligas químicas específicas com baixo teor de cobre para sobreviver à exposição a longo prazo. As equipes de engenharia devem avaliar a resistência ao escoamento e as porcentagens de alongamento necessárias antes de selecionar um material. Você mapeia ligas de alumínio específicas diretamente para esses requisitos mecânicos. Reconheça que a seleção da liga restringe os métodos de fundição disponíveis.

Por exemplo, o A380 oferece excelente fluidez e estanqueidade à pressão. Isto o torna o padrão para aplicações de alta pressão, mas seu desempenho é fraco em moldes de areia alimentados por gravidade. Por outro lado, o A356 proporciona alongamento excepcional e responde bem ao tratamento térmico. Usamos muito o A356 para aplicações de moldes estruturais permanentes onde a falha não é uma opção.

Economia de volume, escalabilidade e custo unitário

Analise o ponto de equilíbrio entre os altos custos iniciais de ferramentas e os menores custos por peça. As matrizes de aço endurecido requerem um investimento inicial significativo, extenso tempo de usinagem e tratamentos térmicos rigorosos. Você deve estabelecer limites de volume de produção para justificar a transição da fundição em areia de baixo volume para sistemas automatizados de alto volume. Os baixos volumes de produção raramente justificam o custo de ferramentas de aço complexas. Os processos de moldes descartáveis ​​permanecem mais viáveis ​​para tiragens curtas. Altos volumes exigem tempos de ciclo rápidos para amortizar efetivamente as despesas com ferramentas em dezenas de milhares de unidades. O cálculo da curva de amortização no início do ciclo de vida do projeto evita estouros orçamentários catastróficos. Alinha a estratégia de fabricação com a demanda real do mercado.

1. 1 a 1.000 unidades: Utilize fundição em areia ou fundição de precisão. Os custos de ferramentas são mínimos, dependendo de padrões de madeira ou plástico.

2. 1.000 a 10.000 Unidades: Transição para fundição em molde permanente. Moldes de ferro fundido ou aço oferecem melhores acabamentos superficiais e tolerâncias mais restritas sem o custo extremo de matrizes de alta pressão.

3. Mais de 10.000 unidades: Implemente fundição injectada de alta pressão. O enorme custo inicial das matrizes de aço para ferramentas H13 é compensado pelos tempos de ciclo medidos em segundos.

O processo de fundição de alumínio: execução passo a passo

Etapa 1: revisão da peça, engenharia e planejamento do DFM

Avalie a geometria do componente quanto à moldabilidade durante a fase inicial do projeto. Concentre-se na implementação de ângulos de inclinação adequados. Normalmente especificamos entre um e três graus de inclinação nas paredes externas para permitir a ejeção limpa da cavidade do molde. As paredes internas geralmente exigem um pouco mais de tiragem devido ao encolhimento do alumínio no núcleo à medida que esfria. Mantenha espessuras de parede uniformes em toda a peça. Seções espessas e isoladas criam pontos quentes que levam diretamente a vazios de contração. Elimine cantos internos afiados adicionando filetes generosos. Um raio de filete mínimo de 0,125 polegadas reduz concentrações severas de tensão durante a fase de solidificação rápida. Utilize software avançado de fluxo de molde e simulação térmica para prever com precisão as taxas de resfriamento. Este software ajuda os engenheiros a identificar zonas potenciais de contração antes de cortar qualquer aço. Os dados de simulação orientam o projeto de sistemas de canais e risers ideais. Garante que o metal fundido alcance todas as extremidades da cavidade antes do congelamento.

Etapa 2: Projeto de ferramentas, criação de padrões e fabricação de moldes

Selecione os materiais do molde com base no processo escolhido e no ciclo de vida de produção esperado. Use aço ferramenta H13 premium para aplicações de alta pressão para suportar choques térmicos extremos e pressões de injeção. Utilize areia de sílica misturada com ligantes químicos para moldes de areia descartáveis. Desenvolva padrões físicos precisos para formar a cavidade externa do molde. Você deve levar em consideração a taxa de contração volumétrica específica da liga de alumínio selecionada, que normalmente é em torno de 5/32 polegada por pé. Esta fase de modelagem determina a precisão dimensional básica da peça final. Projete e integre núcleos de areia descartáveis ​​para geometrias internas complexas. Cavidades ocas e recortes internos são frequentemente necessários para componentes especializados. Por exemplo, a fabricação de um dreno de piso de alumínio personalizado requer a colocação precisa do núcleo para formar a geometria interna do coletor de água.

Etapa 3: derreter, amolecer e carregar o forno

Calcule a mistura precisa de carga de matérias-primas para atingir a química metalúrgica desejada. Combine lingotes de alumínio de primeira qualidade, sucata de fabricação limpa e agentes de liga específicos, como silício, cobre ou magnésio. Esses endurecedores determinam as propriedades mecânicas finais e a fluidez do fundido. Leve o forno à temperatura ideal de vazamento. Geralmente mantemos o fundido entre 1.200°F e 1.400°F, dependendo do grau específico da liga. Execute protocolos rigorosos de desgaseificação usando impulsores rotativos. Esses dispositivos injetam gás argônio ou nitrogênio diretamente no fundido. As bolhas de gás ascendentes capturam o hidrogênio dissolvido e o transportam para a superfície. Implemente procedimentos rigorosos de fluxo para separar impurezas de óxido e escória do metal fundido limpo. Limpe bem a superfície para garantir um vazamento de alta qualidade.

Etapa 4: vazamento e injeção (preenchimento da cavidade)

Compare mecanismos de vazamento alimentados por gravidade com sistemas de injeção altamente pressurizados. Os sistemas de gravidade utilizam conchas automatizadas para transferir metal para a câmara de enchimento. Eles contam com o peso natural do metal para preencher o vazio. Os sistemas pressurizados são fundamentais para o processo de fundição de alumínio em ambientes de alto volume. Eles usam configurações de câmara fria onde um êmbolo hidráulico força o metal para dentro da matriz em velocidades extremas, muitas vezes excedendo 100 polegadas por segundo. Implemente uma regulação de pressão cuidadosa e baseada no tempo em todos os métodos. Os sistemas de molde permanente de baixa pressão conseguem isso pressurizando a câmara do forno diretamente sobre a superfície do metal fundido. Isso empurra o fluido para dentro do molde. Controle meticulosamente a velocidade de injeção para garantir que todo o interior do molde seja preenchido completamente, minimizando a turbulência e o aprisionamento de ar.

Etapa 5: Resfriamento, Solidificação e Ejeção

Gerencie gradientes térmicos dentro do molde para promover a solidificação direcional. A peça fundida deve congelar progressivamente das seções mais finas em direção às seções mais grossas. Este congelamento direcional extrai metal fundido de risers estrategicamente posicionados. Os risers compensam o encolhimento volumétrico natural à medida que o alumínio passa de líquido para sólido. Utilize canais de resfriamento localizados em moldes de aço permanentes. Bombeamos água ou óleo térmico através dessas linhas para acelerar o congelamento em seções transversais enormes. Execute protocolos de ejeção automatizados ou manuais precisamente quando a peça atingir rigidez estrutural. Use pinos ejetores estrategicamente posicionados para empurrar a peça para fora da cavidade simultaneamente. O posicionamento adequado do pino remove a peça sem causar distorção dimensional, flexão ou desgaste superficial.

Etapa 6: aparar, embrulhar e finalizar

Remova o excesso de material mecanicamente usando matrizes de corte, serras de fita ou fresadoras CNC. Esta fase de encerramento inclui o corte de portas, corredores, risers e qualquer rebarba da linha de partição que vazou entre as metades do molde. Aplique técnicas de acabamento de superfície adaptadas ao ambiente de uso final. O jateamento cria uma textura fosca uniforme. O revestimento em pó ou anodização fornece proteção ambiental robusta. O acabamento adequado atinge a estética e a resistência à corrosão exigidas para peças arquitetônicas expostas, como uma tampa de ralo de piso de alumínio . Execute o processamento térmico para manipular a microestrutura. O tratamento térmico T6 envolve solubilizar a peça em altas temperaturas, temperá-la rapidamente em água e envelhecê-la artificialmente. Isso maximiza o limite de escoamento e a dureza superficial do componente final.

Avaliando métodos de fundição de alumínio: escolhendo a solução certa

Alta Pressão Fundição injectada

A alta pressão fundição injectada é ideal para produção de alto volume superior a 10.000 unidades anualmente. Ele se destaca na produção de paredes excepcionalmente finas, detalhes complexos e tolerâncias dimensionais restritas diretamente do molde. A compensação primária envolve o maior capital inicial de ferramentas. Você precisa de matrizes maciças de aço endurecido para suportar pressões de injeção que podem chegar a 10.000 PSI. As peças produzidas através deste método são altamente suscetíveis à porosidade interna do gás causada pelo enchimento turbulento. Esta porosidade inerente torna os componentes fundidos padrão geralmente inadequados para o tratamento térmico T6. O gás retido expande e forma bolhas na superfície durante o processamento térmico.

Fundição em Molde Permanente (Gravidade e Baixa Pressão)

A fundição em molde permanente é ideal para produção de médio volume que exige microestruturas densas e altamente sólidas e excelente estanqueidade à pressão. O enchimento mais lento, alimentado por gravidade ou de baixa pressão, minimiza a turbulência. Isto reduz drasticamente o gás preso. Frequentemente utilizamos esse método para fabricar componentes críticos de infraestrutura, como um flange fundido de alumínio projetado para sistemas de transferência de fluidos de alta tensão. As compensações incluem custos moderados de ferramentas e tempos de ciclo significativamente mais lentos em comparação com sistemas de alta pressão. O processo também é limitado a geometrias exteriores mais simples, a menos que núcleos de areia descartáveis ​​sejam integrados. O uso de núcleos de areia cria uma configuração de molde semipermanente para cavidades internas complexas.

Fundição em areia e fundição de investimento

A fundição em areia oferece a menor barreira de entrada em relação aos custos de ferramentas. Ele utiliza padrões baratos de madeira, plástico ou alumínio usinado. É altamente escalável para execuções de baixo volume, componentes industriais maciços ou geometrias altamente complexas que não podem ser ejetadas de matrizes de aço rígidas. A fundição de precisão utiliza padrões de cera descartáveis ​​revestidos em cerâmica, oferecendo detalhes superiores para formas complexas. As principais vantagens da fundição em areia incluem um acabamento superficial mais áspero. Isso geralmente requer extensa usinagem secundária. As taxas de produção são substancialmente mais lentas. A precisão dimensional geral é menor devido à natureza mutável do molde de areia durante o vazamento e a solidificação.

Riscos de implementação e mitigação de defeitos

Gerenciando porosidade e inclusões

Os filmes de gás e óxido aprisionados comprometem severamente a integridade mecânica da peça fundida. Eles levam diretamente à falha prematura por fadiga. A porosidade do gás aparece como bolhas redondas e lisas em uma superfície usinada. A porosidade de contração se manifesta como vazios irregulares e irregulares. Exija controles rígidos de temperatura de fusão para evitar superaquecimento. As altas temperaturas aumentam exponencialmente a absorção de hidrogênio no alumínio líquido. Aplique a desgaseificação rotativa de rotina para retirar o hidrogênio do fundido antes de despejar. Use tecnologias assistidas por vácuo em ambientes de alta pressão para evacuar o ar da cavidade da matriz apenas milissegundos antes da injeção. Implemente filtros de espuma cerâmica no sistema de comporta. Esses filtros capturam inclusões de óxido duro antes que elas entrem na cavidade da peça principal.

Instabilidade Dimensional e Encolhimento

Empenamento, distorção ou vazios internos são causados ​​por taxas de resfriamento irregulares e alimentação inadequada durante a transição crítica de líquido para sólido. Seções transversais espessas esfriam mais lentamente do que paredes finas. Isso cria tensões internas que tiram a peça da tolerância. Exigir que as fundições forneçam modelagem térmica preditiva durante a fase DFM para identificar essas áreas problemáticas. Utilize canais de resfriamento de molde localizados, geralmente chamados de blocos de resfriamento, para forçar a solidificação rápida em seções maciças. Aplique a regra de Chvorinov ao projetar risers. Certifique-se de que o riser permaneça líquido por mais tempo do que a seção de fundição que ele foi projetado para alimentar. Isso atrai o metal líquido para a zona de contração, eliminando vazios.

Cadeia de suprimentos e prazos de entrega de ferramentas

Atrasos no projeto ocorrem frequentemente devido ao prazo médio de entrega de 8 a 16 semanas necessário para usinar, endurecer e validar ferramentas de aço complexas. As modificações nas ferramentas após o corte do aço são caras e demoradas. Implemente uma abordagem de prototipagem em fases para mitigar totalmente esse risco. Use moldes de areia impressos em 3D para fundir protótipos físicos na liga de produção exata. Isso permite que as equipes de engenharia validem o projeto, testem as propriedades mecânicas e confirmem os ajustes da montagem antes de investir capital em ferramentas de aço permanentes. Estabeleça marcos claros para as fases de validação de amostra T0 (ferramenta inicial), T1 e T2. Isso mantém o cronograma do projeto no caminho certo e responsabiliza a fundição.

Conclusão

A fundição de alumínio bem-sucedida não é uma compra de mercadoria. É um processo altamente projetado onde o alinhamento da geometria do componente, a seleção da liga e a metodologia de fundição determinam a viabilidade do projeto. Priorize parceiros de fabricação que ofereçam serviços DFM internos e transparentes. Eles devem utilizar simulação avançada de fluxo de molde e manter padrões de testes metalúrgicos rigorosos e documentados. Seguindo em frente, execute as seguintes etapas para garantir o sucesso do projeto:

• Compile arquivos CAD existentes e defina explicitamente zonas de tolerância crítica e superfícies correspondentes.

• Defina os requisitos de volume anual para definir o método de fundição mais economicamente viável.

• Solicite uma auditoria preliminar de DFM das fundições selecionadas para identificar antecipadamente os riscos geométricos.

• Obtenha uma análise detalhada dos custos de ferramentas, incluindo substituições de núcleos e cronogramas de manutenção.

• Valide projetos iniciais usando prototipagem rápida ou moldes de areia impressos em 3D antes de cortar aço permanente.

Perguntas frequentes

P: Por que o alumínio é preferido a outros metais para processos de fundição complexos?

R: O alumínio oferece um ponto de fusão relativamente baixo e excelente fluidez, permitindo preencher facilmente cavidades de moldes complexas. Ele fornece uma alta relação resistência-peso, excelente condutividade térmica e resistência natural à corrosão. Essas propriedades inerentes do material o tornam altamente versátil para aplicações automotivas, aeroespaciais e industriais que exigem componentes leves e duráveis.

P: Qual é o método de fundição de alumínio mais econômico para produção de baixo volume?

R: A fundição em areia é geralmente o método mais econômico para execuções de baixo volume. O ferramental depende de materiais baratos, como madeira, plástico ou padrões de alumínio usinado, em vez de matrizes de aço endurecido. Isso reduz significativamente os requisitos de capital inicial, tornando-o ideal para protótipos, peças grandes e pequenos lotes de produção.

P: Como o projeto de ferramentas e a criação de padrões impactam a qualidade final do processo de fundição de alumínio?

R: O projeto da ferramenta determina exatamente como o metal fundido flui e esfria. Gating e risers adequados evitam turbulência e eliminam vazios de contração. A criação precisa de padrões leva em conta a taxa de contração volumétrica específica da liga, garantindo que a peça fundida final atenda às tolerâncias dimensionais precisas após a solidificação completa.

P: O que causa a porosidade na fundição de alumínio e como as fundições a evitam?

R: A porosidade é causada pelo gás hidrogênio aprisionado, umidade nos moldes de areia ou ar arrastado durante o vazamento turbulento. As fundições evitam isso desgaseificando o metal fundido com argônio ou nitrogênio. Eles também otimizam o projeto da comporta para garantir o fluxo laminar e utilizam sistemas assistidos por vácuo para evacuar o ar das matrizes rígidas.

P: A fundição de alumínio pode atingir as mesmas tolerâncias dimensionais que a usinagem CNC?

R: As peças fundidas brutas não podem corresponder às tolerâncias ultrarritas da usinagem CNC. Embora o fundição injectada de alta pressão atinja excelentes formatos quase perfeitos, superfícies de contato críticas, furos roscados e ajustes precisos de rolamentos sempre exigem operações secundárias de usinagem CNC para atender às especificações finais de engenharia.

P: Qual é o prazo de entrega típico para a fabricação de ferramentas personalizadas de fundição de alumínio?

R: Os prazos de entrega variam muito com base no processo escolhido. Os padrões de fundição em areia podem ser produzidos em 2 a 4 semanas. Matrizes complexas de aço endurecido para alta pressão fundição injectada normalmente requerem de 8 a 16 semanas para projeto, usinagem CNC, tratamento térmico e validação inicial da amostra.

P: Qual liga de alumínio é mais adequada para aplicações de alta resistência e resistentes à corrosão?

R: O A356 é altamente considerado por sua excelente combinação de resistência, ductilidade e resistência à corrosão, especialmente quando submetido ao tratamento térmico T6. É amplamente utilizado em componentes estruturais automotivos, ferragens marítimas e sistemas de manuseio de fluidos à prova de pressão.
