Gerentes e engenheiros de compras frequentemente enfrentam obstáculos ao confiar em algoritmos de cotação automatizados para peças usinadas complexas. Esses sistemas funcionam bem para colchetes básicos, mas não conseguem capturar as realidades diferenciadas da fabricação avançada, levando a estouros orçamentários inesperados. O principal problema é equilibrar tolerâncias rígidas e materiais de alto desempenho com orçamentos de projeto rigorosos, evitando ao mesmo tempo taxas ocultas vinculadas à configuração, ferramentas e pós-processamento. Um orçamento preciso requer a compreensão das variáveis específicas que impulsionam o tempo de máquina e o trabalho manual no chão de fábrica. Ao analisar a complexidade da máquina, os multiplicadores de custos e as estratégias de projeto acionáveis, você pode otimizar o projeto das peças para obter máxima eficiência. Este guia fornece uma visão transparente dos fatores que determinam o verdadeiro custo da usinagem CNC personalizada , capacitando você a tomar decisões informadas de engenharia e compra.
As taxas horárias variam de acordo com a complexidade da máquina: o fresamento padrão de 3 eixos normalmente varia de US$ 35 a US$ 120 por hora, enquanto a usinagem avançada de 5 eixos pode exceder US$ 250 por hora.
Configuração e programação determinam custos de baixo volume: a programação CAD/CAM e os acessórios personalizados são custos fixos; amortizá-los em lotes maiores reduz drasticamente o preço por peça.
A usinabilidade do material é um fator primário de custo: o preço da matéria-prima é apenas metade da equação; materiais mais duros aumentam o desgaste da ferramenta e exigem taxas de avanço mais lentas, aumentando o tempo da máquina.
Tolerâncias multiplicam despesas: Especificar tolerâncias mais rígidas do que o funcionalmente necessário é o motivo mais comum para cotações de usinagem CNC personalizadas infladas.
O desconto "Pronto para design": fornecer arquivos CAD 3D limpos e prontos para máquina elimina taxas de engenharia não recorrentes (NRE), enquanto o fornecimento de esboços em papel ou rascunhos 2D pode adicionar custos significativos de desenho manual (US$ 60 a US$ 100 +/hora).
Compreender como as oficinas mecânicas calculam suas cotações é o primeiro passo para controlar seu orçamento de fabricação. A fórmula padrão geralmente segue uma estrutura rígida: o custo total é igual às taxas únicas de configuração e programação, mais a taxa horária combinada de máquina e mão de obra multiplicada pelo tempo de execução, mais custos de material, pós-processamento e margens gerais padrão. Conhecer essa equação permite identificar exatamente onde seus recursos estão alocados durante uma execução de produção.
Muitas oficinas de precisão impõem um valor mínimo de pedido (MOV). Esse limite existe para compensar a mão de obra administrativa básica, a programação CAM e os custos de configuração física da máquina necessários para a execução de uma peça única. Encomendar um único protótipo muitas vezes aciona esse mínimo, fazendo com que o custo por unidade pareça artificialmente alto em comparação com os lotes de produção. Quando os maquinistas carregam ferramentas, indicam tornos e efetuam deslocamentos de trabalho, esse trabalho leva a mesma quantidade de tempo, quer estejam cortando uma peça ou mil peças.

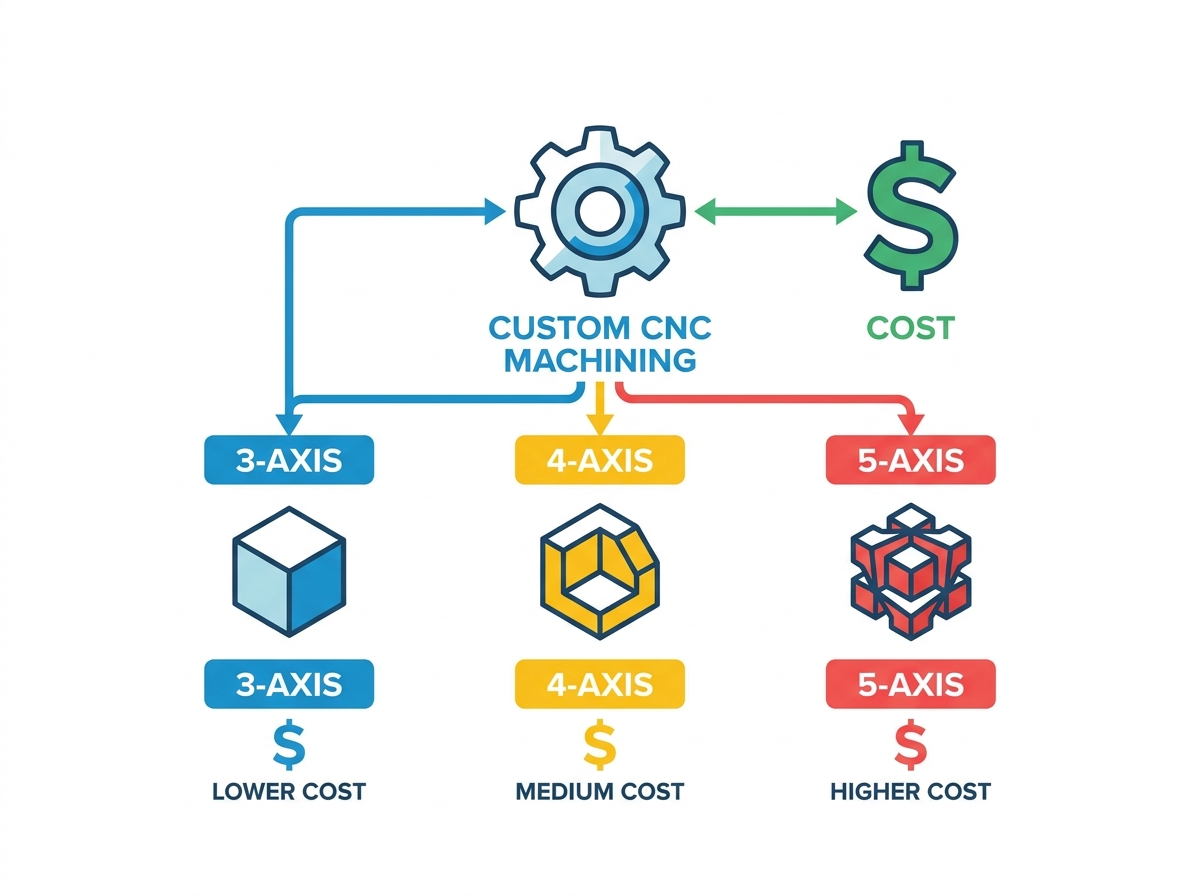

Ao utilizar serviços de usinagem CNC de três eixos , a ferramenta de corte se move através dos eixos lineares X, Y e Z simultaneamente. Este método é ideal para geometrias mais simples, perfis planos e peças que requerem usinagem em uma única face. A peça permanece estacionária em uma morsa de máquina padrão enquanto o fuso executa as operações de fresamento por cima.
Isto representa a barreira de entrada mais baixa e permanece altamente econômico para suportes padrão, placas de montagem e gabinetes básicos. Como a cinemática da máquina é simples, a programação CAM leva menos tempo e a configuração física geralmente é limitada à fixação padrão. No entanto, se uma peça exigir recursos em vários lados, o operador deverá soltar, virar e indicar novamente a peça manualmente. Esta intervenção manual introduz trabalho adicional e possíveis erros de alinhamento, que podem compensar a economia inicial se a geometria da peça for muito complexa para uma única configuração.
Avançar para os serviços de usinagem CNC de quatro eixos introduz um eixo rotativo, normalmente designado como eixo A. Isso permite que a peça gire ao longo do eixo X, permitindo a usinagem contínua em peças cilíndricas ou em múltiplos lados sem reposicionamento manual. As oficinas costumam utilizar lápides ou indexadores rotativos para armazenar várias peças ao mesmo tempo, apresentando automaticamente diferentes faces ao fuso.
Esse recurso reduz os custos de mão de obra associados à inversão manual de peças, compensando efetivamente a maior taxa horária da máquina para componentes moderadamente complexos. Ao manter a peça fixada em um único acessório enquanto a gira para acessar diferentes faces, os maquinistas mantêm relações mais estreitas de dimensionamento geométrico e tolerância (GD&T) entre os recursos. A posição e a concentricidade verdadeiras são muito mais fáceis de manter quando a peça não sai do dispositivo de fixação.
Os serviços avançados de usinagem CNC de cinco eixos utilizam os três eixos lineares padrão mais dois eixos rotativos adicionais (geralmente B e C). Essas máquinas são capazes de cortar geometrias orgânicas altamente complexas e cavidades profundas em uma única configuração. A ferramenta de corte pode aproximar-se da peça a partir de praticamente qualquer ângulo, permitindo fresas de topo mais curtas e rígidas que reduzem a vibração e melhoram o acabamento superficial.
Embora o preço por hora seja um investimento premium, a eliminação de múltiplas configurações e a capacidade de alcançar precisão extrema muitas vezes o tornam a escolha mais econômica para componentes aeroespaciais, médicos e automotivos complexos. O fresamento simultâneo de cinco eixos permite o corte de cavacos e superfícies complexas que seriam fisicamente impossíveis ou demoradas em uma fresadora padrão de três eixos. A redução no manuseio manual também reduz drasticamente a taxa de refugo em materiais de alto valor.
Além da taxa horária bruta da máquina, decisões específicas de engenharia e aquisição atuam como multiplicadores de custos significativos. Avaliar estas variáveis durante a fase de concepção é fundamental para manter os projectos dentro do orçamento. Cada recurso desenhado em CAD se traduz diretamente no tempo do percurso da ferramenta no chão de fábrica.
Os custos das matérias-primas variam enormemente com base nas condições de mercado e na composição da liga. Plásticos comuns como Delrin e Nylon apresentam custos básicos mais baixos em comparação com metais como Alumínio 6061, Aço Inoxidável 304/316 ou Titânio. No entanto, o preço da matéria-prima é apenas um fator. Ao utilizar serviços de usinagem CNC de metal , as classificações de usinabilidade desempenham um papel importante na cotação final.
Usinabilidade refere-se à facilidade com que um metal pode ser cortado sem causar desgaste excessivo da ferramenta ou exigir velocidades lentas do fuso. O alumínio 6061 usina rapidamente com baixo desgaste da ferramenta, permitindo taxas de avanço agressivas e profundidades de corte profundas. Em contraste, as ligas de titânio e o Inconel exigem taxas de avanço lentas, configurações altamente rígidas e trocas frequentes de ferramentas de corte. Essas superligas geram imenso calor na aresta de corte, necessitando de refrigeração de alta pressão através do fuso e pastilhas de metal duro especializadas, aumentando exponencialmente o tempo total da máquina.
Grau de material | Classificação de usinabilidade | Impacto do desgaste da ferramenta | Aplicação ideal |
|---|---|---|---|
Alumínio 6061-T6 | Excelente | Baixo | Componentes estruturais gerais, gabinetes |
Latão 360 | Excelente | Muito baixo | Acessórios, engrenagens de baixo atrito, peças decorativas |
Aço inoxidável 304 | Moderado | Médio | Suportes resistentes à corrosão, peças de qualidade alimentar |
Titânio Ti-6Al-4V | Pobre | Alto | Componentes aeroespaciais, implantes médicos |
Inconel 718 | Muito pobre | Extremo | Pás de turbina de alta temperatura, sistemas de exaustão |
O envio de esboços desenhados à mão, PDFs básicos ou arquivos não vetoriais força a oficina mecânica a desenhar manualmente a peça no software CAD. Esta penalidade incorre em uma taxa de mão de obra de projeto separada com um custo mínimo. Os maquinistas não podem gerar percursos a partir de um desenho 2D; eles exigem um modelo sólido.
A conversão de um modelo CAD 3D em percursos de código G requer software CAM. Essa cobrança de engenharia não recorrente (NRE) aumenta diretamente com a complexidade dos percursos de ferramenta necessários. Um programador deve selecionar as ferramentas corretas, calcular velocidades e avanços, definir passos e simular o processo de corte para evitar falhas na máquina. Superfícies 3D complexas requerem significativamente mais tempo de programação do que simples contornos e bolsões 2D.
A geometria da peça determina diretamente os requisitos de ferramentas. Bolsões profundos, paredes finas e raios internos agudos exigem ferramentas especializadas e velocidades de usinagem significativamente mais lentas para evitar vibrações e deflexão da ferramenta. Quando uma fresa de topo se estende muito longe do porta-ferramenta, ela perde rigidez. Os maquinistas devem reduzir a profundidade de corte e a taxa de avanço para compensar, acrescentando horas ao tempo do ciclo.
Além disso, os serviços de usinagem CNC de precisão são fortemente impactados pelas demandas de tolerância. As tolerâncias de bloco padrão são econômicas. Tolerâncias restritas exigem estabilização térmica do ambiente da máquina, inspeção especializada de CMM e apresentam maior risco de sucata. Alcançar uma tolerância de furo restrita muitas vezes requer cabeçotes de mandrilamento ou alargadores em vez de fresas de topo padrão, acrescentando outra troca de ferramenta e ciclo à operação.
As execuções de prototipagem de 1 a 10 peças acarretam um alto custo por peça devido à programação CAD/CAM não amortizada e ao tempo de configuração física da máquina. O maquinista gasta mais tempo configurando o trabalho do que a máquina gasta cortando metal.
Passar para a produção de volume baixo a médio atinge um ponto ideal. Aqui, os custos fixos de configuração são distribuídos pelo lote. Os operadores podem otimizar o programa CAM após a inspeção do primeiro artigo, aumentando as taxas de alimentação e reduzindo os tempos de ciclo para o restante da execução. Isso torna o processo altamente competitivo em relação a métodos alternativos, como moldagem por injeção ou fundição para quantidades de volume médio.
As operações secundárias frequentemente pegam os compradores desprevenidos durante o processo de cotação. A identificação precoce destes pontos cegos evita choques orçamentais na entrega final. Uma peça raramente está acabada no momento em que sai da fábrica.
Um acabamento “como usinado” é a opção mais econômica, deixando marcas visíveis da ferramenta na superfície. Acabamentos personalizados adicionam camadas de custos distintas e aumentam os prazos de entrega. O jateamento de esferas fornece um acabamento fosco uniforme, mas requer trabalho manual em um gabinete de jateamento. Anodização de revestimento duro Tipo II ou Tipo III, revestimento em pó, eletropolimento e passivação exigem tempo de processamento externo em instalações de galvanização especializadas.
Os requisitos de mascaramento acrescentam trabalho manual intensivo. Se uma peça exigir anodização para resistência à corrosão, mas precisar de pontos de contato de metal descoberto para aterramento elétrico, os operadores deverão aplicar manualmente tampões ou fita adesiva nessas características específicas antes do banho químico. Este trabalho manual é dimensionado linearmente com o volume de produção.
O suporte de trabalho padrão usa tornos e mandíbulas escalonadas padrão. Peças complexas com formas orgânicas ou paredes finas não podem ser fixadas em uma morsa padrão sem esmagar ou distorcer o material. Nestes casos, a oficina deve usinar mandíbulas macias personalizadas, dispositivos de vácuo ou placas de montagem dedicadas simplesmente para segurar a peça com segurança durante o corte.
Esta fixação personalizada é uma taxa não recorrente repassada diretamente ao comprador na execução inicial. A oficina deve projetar o acessório em CAD, programá-lo em CAM e usiná-lo em alumínio ou aço bruto antes mesmo de começar a trabalhar em suas peças reais.
Colocar um projeto na frente da fila de produção interrompe o cronograma de máquinas existente na fábrica. Essa velocidade normalmente incorre em um prêmio para cobrir horas extras, remessa acelerada de materiais e o custo de oportunidade de atrasar outros trabalhos programados. O tempo do fuso é um recurso finito e a reorganização da placa de produção exige esforço administrativo e tempo de inatividade da máquina.
As equipes de engenharia e compras podem mitigar ativamente as despesas otimizando os projetos antes mesmo de solicitar um orçamento. Seguir as regras padrão de Design for Manufacturability (DFM) é a estratégia de redução de custos mais eficaz. Alguns pequenos ajustes de CAD podem reduzir drasticamente os tempos de ciclo.
Os raios internos são críticos. Especifique raios adicionais para cantos verticais internos para permitir que a oficina use fresas de topo maiores e mais rápidas em vez de ferramentas minúsculas e frágeis. Um canto interno agudo requer um processo de usinagem por descarga elétrica (EDM) ou brochamento, o que adiciona operações inteiramente novas ao roteamento.
Restrinja as profundidades dos furos a quatro vezes o seu diâmetro e limite a profundidade da rosca ao dobro do diâmetro para evitar a quebra da ferramenta e reduzir o tempo de ciclo. A furação profunda requer brocas parabólicas especializadas e ciclos de perfuração profunda para limpar os cavacos, desacelerando a máquina. Para metais, evite projetar paredes com espessura inferior a 0,030 polegadas para evitar empenamento e vibração durante cortes agressivos.
Aplique tolerâncias restritas exclusivamente a superfícies de contato críticas, ajustes de rolamentos ou ranhuras de vedação. Deixe o restante da geometria da peça sujeita às tolerâncias de bloco padrão. O excesso de tolerância a recursos não críticos força o maquinista a desacelerar e inspecionar dimensões que não afetam a funcionalidade da peça.
Quando um desenho especifica uma tolerância rígida em todas as dimensões, a oficina deve assumir o pior cenário e cotar o trabalho usando as estratégias de usinagem mais conservadoras. Ao isolar os recursos críticos, você permite que o programador desbaste a maior parte do material rapidamente e reduza a velocidade apenas para as passagens finais de acabamento nas superfícies correspondentes.
Calcule o índice de configuração para encontrar seu ponto de equilíbrio. Encomendar um pouco mais de peças reduz drasticamente o preço unitário porque os pesados custos de configuração e programação já foram absorvidos. Armazenar um pouco mais de estoque costuma ser mais econômico do que pagar por uma segunda configuração alguns meses depois.
Considere o tempo que leva para desmontar um trabalho anterior, limpar a máquina, carregar novas ferramentas, definir compensações de comprimento da ferramenta, indicar a morsa e executar uma inspeção do primeiro artigo. Esse bloco de tempo é fixo. Distribuir esse bloco fixo por 100 partes em vez de 10 partes altera a dinâmica financeira de todo o projeto.
Comparar cotações exige olhar além do valor final para avaliar o valor total e a mitigação de riscos oferecidos pelo parceiro de usinagem. O orçamento mais baixo nem sempre é a escolha mais económica se resultar em peças rejeitadas ou prazos perdidos.
As lojas no exterior costumam anunciar taxas horárias mais baixas. Os compradores devem avaliar essas economias em relação aos riscos de roubo de propriedade intelectual, barreiras de comunicação, atrasos no envio, taxas alfandegárias e certificações de materiais inconsistentes. As diferenças de fuso horário podem transformar um simples esclarecimento de engenharia em um atraso de vários dias.
Os parceiros nacionais proporcionam frequentemente ciclos de iteração mais rápidos e uma responsabilização mais fiável. Ao lidar com montagens complexas ou componentes aeroespaciais de tolerância restrita, a capacidade de pegar o telefone e falar diretamente com o programador CAM ou com o encarregado da oficina é inestimável. O transporte marítimo doméstico também elimina a imprevisibilidade do frete marítimo e dos porões alfandegários.
Uma cotação de uma instalação com certificação ISO 9001, AS9100 ou ITAR serve como uma apólice de seguro necessária para aplicações críticas. Estas certificações garantem que a loja adere a rigorosos sistemas de gestão de qualidade, protocolos de rastreabilidade de materiais e procedimentos de inspeção calibrados.
Avalie se a cotação inclui relatórios abrangentes de inspeção do primeiro artigo (FAI) e relatórios de teste de materiais (MTRs). A rigorosa garantia de qualidade evita falhas dispendiosas no campo. Uma oficina que utiliza sondagem CMM automatizada e comparadores ópticos detectará desvios dimensionais antes mesmo que as peças saiam da doca de embarque.
Audite seus arquivos CAD atuais para garantir que os raios internos sejam maximizados e que tolerâncias apertadas desnecessárias sejam removidas de superfícies não correspondentes.
Calcule o tamanho ideal do lote para garantir que as taxas de configuração e programação sejam amortizadas de forma eficiente em toda a produção.
Avalie as cotações do fornecedor com base no custo total de entrega, levando em consideração o frete, o acabamento necessário e a documentação de garantia de qualidade.
Exporte modelos 3D limpos e prontos para máquina nos formatos STEP ou IGES junto com desenhos em PDF 2D claros para eliminar taxas de desenho manual.
R: A programação CAM é cobrada como uma taxa de engenharia não recorrente. Dependendo da complexidade da peça, as oficinas cobram uma taxa por hora para converter seu modelo CAD 3D nos percursos de código G exigidos pela máquina. Peças 2D simples levam menos de uma hora, enquanto superfícies complexas de 5 eixos podem levar várias horas para serem programadas e simuladas.
R: As máquinas de cinco eixos representam um enorme investimento de capital e requerem programadores altamente qualificados para operar. Eles podem usinar peças complexas em uma única configuração, muitas vezes tornando o projeto total mais econômico, eliminando o trabalho de reposicionamento manual e reduzindo a necessidade de vários acessórios personalizados.
R: Sim. O custo do material é apenas parte da equação. Metais mais duros como titânio ou Inconel têm classificações de usinabilidade baixas, o que significa que exigem velocidades de corte mais lentas e causam desgaste rápido da ferramenta, o que aumenta drasticamente o tempo de máquina e os custos de ferramentas em comparação com o corte de alumínio ou latão.
R: As taxas de instalação são inevitáveis, pois as ferramentas físicas devem ser carregadas, os deslocamentos de trabalho estabelecidos e as máquinas calibradas. Para minimizar o impacto, aumente o tamanho do lote para amortizar o custo fixo de configuração em mais unidades, reduzindo significativamente o preço por peça.
R: Sim. Aumentar as tolerâncias além dos limites padrão do bloco requer usinagem mais lenta, ferramentas de corte especializadas, controle rigoroso de temperatura e inspeção manual extensiva. Os maquinistas devem fazer passes de mola e medir com frequência, o que acrescenta tempo e custos de mão-de-obra significativos à peça final.
