Aplicações de liga de alumínio e zinco Fundição injectada em equipamentos médicos

As ligas de alumínio e zinco fundição injectada têm aplicações amplas e cruciais no campo de equipamentos médicos. Cada um desempenha um papel insubstituível em diferentes cenários de aplicação devido às suas propriedades únicas de material.

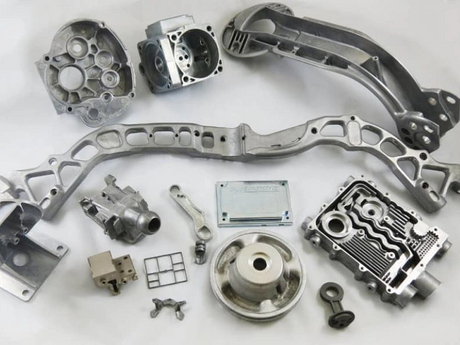

I. Aplicações de alumínio Fundição injectadas em equipamentos médicos

As ligas de alumínio são conhecidas por serem leves, de alta resistência e excelente condutividade térmica. Em equipamentos médicos, eles são usados ​​principalmente em áreas onde o peso, a dissipação de calor e a resistência estrutural são críticos.

1. Equipamentos e Componentes Específicos Utilizados

Equipamento de imagem médica:

Scanner CT: Suporte giratório dentro do pórtico, alojamento do colimador de raios X, alojamento do módulo detector, etc.

Ressonância Magnética: Gabinete de controle eletrônico externo, alojamento do sistema de refrigeração, estrutura da cama de posicionamento do paciente.

Máquina de raios X: Estrutura principal do braço em C, carcaça do tubo de raios X, carcaça do colimador.

Equipamentos Terapêuticos e Cirúrgicos:

Ventilador/Máquina de Anestesia: Carcaça principal, módulo interno de vias aéreas, dissipador de calor.

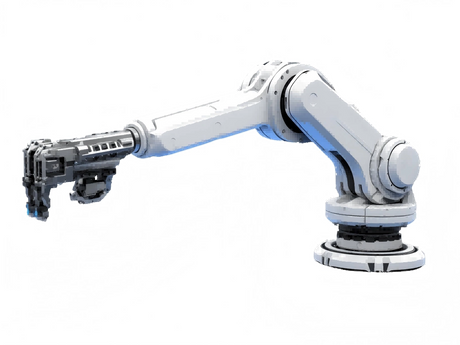

Robôs Cirúrgicos: Estruturas articulares não críticas do braço robótico, estrutura do carrinho do equipamento, caixa do console.

Equipamento de terapia a laser: Cavidade a laser, módulo de dissipação de calor, caixa do equipamento.

Monitoramento de pacientes e equipamentos auxiliares:

Camas Hospitalares: Carcaça do motor para suporte de elevação, cabeceiras e estribos.

Bombas de Infusão/Bombas de Injeção: Estrutura de carcaça robusta.

Cadeiras de rodas/auxiliares de marcha: Estrutura leve e componentes articulares.

2. Razões e vantagens para usar estes componentes do equipamento

Leve: O alumínio tem densidade de aproximadamente 2,7 g/cm³, muito inferior à do aço e do cobre. Isto é crucial para equipamentos que requerem movimentos frequentes (como arcos em C, braços robóticos cirúrgicos, cadeiras de rodas), reduzindo a carga sobre o pessoal médico e melhorando a mobilidade dos equipamentos.

Alta Resistência e Rigidez: Ligas de alumínio fundido (como A380 e A383) proporcionam excelente relação resistência-peso, garantindo uma estrutura robusta do equipamento que não se deforma sob carga ou movimento, garantindo a precisão e segurança do equipamento.

Excelente condutividade térmica: Muitos componentes eletrônicos em dispositivos médicos (como fontes de alimentação, CPUs e lasers) geram uma quantidade significativa de calor. Os fundição injectadas de alumínio podem dissipar rapidamente o calor e normalmente são fundidos integralmente com aletas do dissipador de calor, formando um sistema de gerenciamento térmico eficiente para evitar o superaquecimento do equipamento.

Boa processabilidade de fundição: As ligas de alumínio têm boa fluidez, tornando-as adequadas para fundição de estruturas complexas e de paredes finas. Isso permite alta integração funcional, combinando múltiplas peças em um único fundição injectada, reduzindo etapas de montagem e diminuindo custos.

Diversos tratamentos de superfície: Os alumínios fundição injectada são fáceis de anodizar, jatear, aplicar revestimento em pó e outros tratamentos de superfície, alcançando aparências esteticamente agradáveis ​​e duráveis, além de fornecer propriedades de superfície específicas (como isolamento e resistência à corrosão).

3. Perspectivas de aplicação futura

Dispositivos médicos portáteis e domésticos: À medida que os dispositivos médicos se tornam mais portáteis e adequados para uso doméstico, a procura por componentes leves tornar-se-á mais urgente, expandindo ainda mais a aplicação de fundição injectadas de alumínio.

Componentes estruturais de precisão para robôs cirúrgicos: Com a crescente demanda por braços robóticos mais leves e compactos em robôs cirúrgicos, o alumínio fundição injectada desempenhará um papel maior na fabricação de estruturas endoesqueléticas complexas, leves e altamente rígidas.

Integração com novos materiais/processos: Por exemplo, a tecnologia de alto vácuo fundição injectada pode produzir componentes com maior tenacidade e capacidade de tratamento térmico, até mesmo substituindo algumas peças estruturais de aço.

Integração Inteligente: Sensores ou canais de circuito podem ser incorporados diretamente em fundição injectadas, alcançando integração estrutural e funcional.

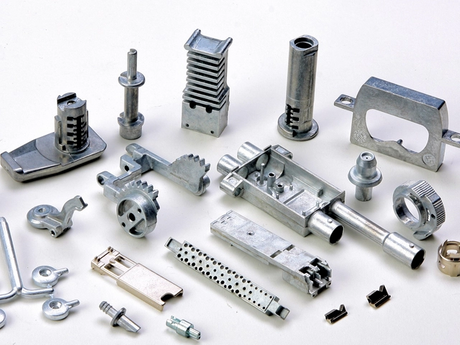

II. Aplicação de ligas de zinco Fundição injectadas em equipamentos médicos

As ligas de zinco (mais comumente Zamak 3 e Zamak 5) são conhecidas por sua alta densidade, alta resistência, excelente precisão de fundição e facilidade de galvanoplastia. Em equipamentos médicos, eles são usados ​​principalmente em aplicações que exigem alta precisão, resistência ao desgaste e apelo estético.

1. Equipamentos e componentes específicos aplicáveis

Instrumentos e ferramentas cirúrgicas:

Estabilizadores: carroceria, gatilho, interruptor de segurança e outros componentes estruturais importantes.

Unidades Eletrocirúrgicas Cirúrgicas/Bisturis de ultrassom: Concha, botões, controles deslizantes.

Peças de mão dentárias: Invólucro parcial e componentes estruturais internos.

Equipamentos de diagnóstico e instrumentos de precisão:

Analisadores de sangue, analisadores bioquímicos: porta-amostras de precisão, braçadeiras, carcaças de válvulas, engrenagens/engrenagens helicoidais e outros componentes de transmissão.

Microscópios: Caixas e botões para mecanismos de foco grosso/fino.

Peças operacionais externas para equipamentos médicos: Botões, alças e botões para vários dispositivos: populares por seu toque agradável, resistência ao desgaste e adequação para galvanoplastia de alta qualidade.

Dispositivos de travamento para suportes de equipamentos: Como alças de travamento de juntas.

Equipamentos de proteção radiológica: Devido ao alto teor de metais pesados ​​nas ligas de zinco, eles oferecem alguma blindagem contra os raios X e podem ser utilizados para fabricar pequenos escudos ou componentes de proteção.

2. Razões e vantagens para usar estes componentes do equipamento:

Precisão de fundição e qualidade de superfície extremamente altas: As ligas de zinco têm baixo ponto de fusão e excelente fluidez, permitindo a fundição injectada peças de paredes extremamente finas, bem definidas e com detalhes finos. Isto é crucial para instrumentos cirúrgicos com estruturas internas complexas e requisitos dimensionais rigorosos.

Alta resistência e resistência ao desgaste: As ligas de zinco possuem excelente resistência à tração, dureza e resistência ao desgaste, aproximando-se ou excedendo a de alguns aços. Isso os torna ideais para a fabricação de componentes que exigem operação frequente e suportam forças significativas, como gatilhos e alojamentos de grampeadores.

Excelente desempenho de blindagem eletromagnética: Para equipamentos que contêm componentes eletrônicos de precisão, os invólucros de liga de zinco fornecem excelente blindagem contra interferência eletromagnética (EMI) e interferência de radiofrequência (RFI).

Desempenho superior de galvanoplastia: As ligas de zinco fundição injectadas são um excelente substrato para galvanoplastia, obtendo facilmente revestimentos metálicos brilhantes e resistentes ao desgaste, como cromo, níquel e ouro. Isto não só melhora a estética, mas também melhora a resistência à corrosão, atendendo aos requisitos de limpeza e esterilização dos dispositivos médicos. Esta é uma vantagem significativa sobre o alumínio.

Boas Características de Amortecimento: Absorve vibrações, contribuindo para melhor manuseio e estabilidade do equipamento.

3. Perspectivas de aplicação futura

Instrumentos cirúrgicos descartáveis ​​de alta qualidade: Com a crescente prevalência de cirurgia minimamente invasiva, há uma enorme demanda por instrumentos cirúrgicos descartáveis ​​de baixo custo e alto desempenho (como grampeadores avançados). O zinco fundição injectada pode atender a esses requisitos de precisão e resistência com uma alta relação custo-desempenho.

Ferramentas/guias auxiliares para cirurgia de implantes: Em ortopedia, odontologia e outras áreas, a liga de zinco fundição injectada é cada vez mais usada para guias cirúrgicas (guias cirúrgicas) usadas para posicionamento preciso para alcançar um equilíbrio entre alta precisão e custo.

Miniaturização e integração: Com os avanços na tecnologia de fundição sob pressão, as ligas de zinco terão aplicações cada vez maiores em componentes menores e mais precisos para eletrônicos médicos e dispositivos de diagnóstico.

Tratamento de superfície antibacteriano: O desenvolvimento futuro pode envolver uma integração mais profunda com tecnologias de revestimento antibacteriano para dotar os componentes de liga de zinco com propriedades antibacterianas ativas, atendendo ainda mais aos requisitos de controle de infecções hospitalares.
